一、用途
光隔RS-485/422超遠程驅動器（型號：CAN485G）用于將RS-485(半雙工)或者RS-422信號（全雙工）通信距離延長5Km（9600bps時）—10Km（4800bps時）以上（通過轉換成為CAN電平）、還實現通信機器之間的光電隔離?？梢杂糜?/span>PC機之間、PC機與單片機之間構成遠程多機通信網絡、可以互帶110個節點。
二、硬件安裝

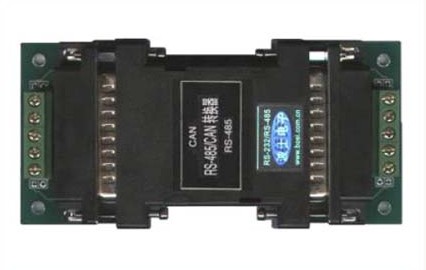

CAN485G外形為DB-25/DB-25轉接盒大小。兩邊均為DB-25針座、區分的方法是看產品標簽的標志。CAN485G的RS-485端的16-17腳內部短接，而CAN端的16-17腳不通，也可以根據此區分兩端。CAN信號遠傳的線只有CANH（+）和CANL（—）兩根線，不需要遠傳地線，即CAN信號是不需要共地的。
三、軟件說明
CAN485G獨有通信速率自動適應技術和抑制信號自收技術，保證在發送信號的同時不會收到自己，確保適合所有RS-485通信軟件！CAN485G的通信速率一般最高為9600bps。
四、引腳分配
CAN485G的DB-25端針座（CAN）的引腳分配：
|
DB-25針座 引腳分配 |
5* |
6* |
16(電源) |
22或25（電源） |
|
CANH（+） |
CANL（—） |
+5V’(正端) |
0V’(地) |
*CAN485G轉換器已經在的5腳CANH(+)與6腳CANL(—)之間的內部接了1500W電阻。
*CAN總線通信時要求在相距最遠的兩個轉換器的CANH(+)、CANL(—)腳之間各接300至1500W的電阻。
CAN485G的另外一端DB-25端針座（RS-485）的引腳分配：
作為半雙工(RS-485)轉換器時的DB-25端引腳狀態如下：
|
1-2斷開 |
2-3短接 |
4-5短接* |
6-7短接* |
16（電源） |
22**（電源） |
|
跳線設置 |
RS-485(+A) |
RS-485(—B) |
+5V(正端) |
0V(負端) |
|
|
1-2短接 |
2-3斷開 |
5 (RS-422) |
6(RS-422) |
8*(RS-422) |
9*(RS-422) |
16(電源) |
22** (電源) |
|
跳線設置 |
發(+A) |
發(—B) |
收(+) |
收(—) |
+5V(正端) |
0V（負端) |
|
詳細參數請到www.bosi.com.cn查看。訂購電話：027-59708940 15102729700
代先生/向小姐 QQ咨詢訂購：1256985485
