RS-232/CAN轉換器 115.2Kbps（RS-232超遠程驅動器）
一、用途
RS-232/CAN轉換器（RS-232超遠程驅動器，型號：CAN232）用于將RS-232轉換為CAN電平，使得通信距離延長5Km（9600bps時）—10Km（4800bps時）。也可以用于PC機之間、PC機與單片機之間構成遠程多機通信網絡、可以互帶110個節點。超過5—10Km可以加波士光隔CAN中繼器（型號：YGCAN）。
二、硬件安裝

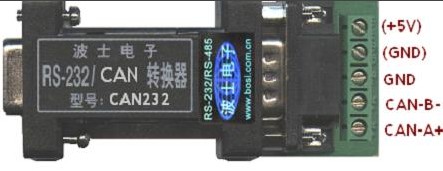

RS-232超遠程驅動器外形為DB-9/DB-9轉接盒大小，其中DB-9（孔座）一端直接插在9芯RS-232插座（針座）上。
三、軟件說明
CAN232只用到RS-232串行口的RXD（收）、TXD（發）、GND（地）信號，加上獨有通信速率自動適應技術和抑制信號自收技術，確保適合所有RS-232通信軟件！CAN232的通信速率最高為115.2Kbps。
四、引腳分配
CAN232G的引腳分配如下（接線原則：“+”接“+”、“—”接“—”）：
|
DB-9針座 引腳分配 |
1 |
2 |
3或4 |
5(電源) |
|
CANA（+） |
CANB（—） |
0V(地) |
+5V(正端) |
