2011新款 超高速光隔RS-485中繼器
---支持0-500Kbps、三向隔離
一 用途
超高速光隔RS-485中繼器（YG485HA）用于延長RS-485的傳輸距離，還可以用于增加RS-485信號的驅動能力（帶負載能力）、可以實現RS-485信號的光電隔離。YG485HA具有零延時智能收發轉換功能，無需控制信號，確保適合所有軟件。
2011新款的YG485HA比上一代產品改進了：1、最高速率增加到500Kbps； 2、增加了上位機——外接電源——下位機三向隔離； 3、減小了體積到DB-9/DB-9轉接盒大小。
二 安裝及性能
在RS-485通信線上串接一個中繼器，則可延長1200米（9600bps時）。在RS-485通信線上串接一個YG485HA能夠使RS-485的帶負載能力增加到128個。YG485HA支持最高通信速率為500Kbps。同時具有600W抗雷擊浪涌保護功能。由于YG485HA獨有內部零延時智能收發轉換技術，所以確保適合所有半雙工通信軟件。
三 外形圖

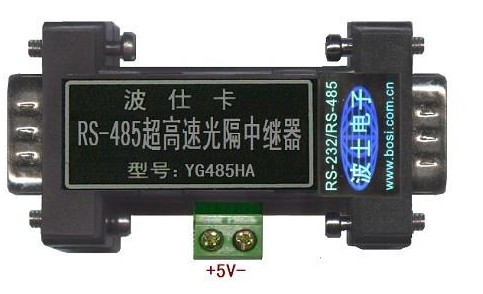

YG485HA的外形為DB-9/DB-9轉接盒大小，如圖。
兩端DB-9針引腳分配均如下（同波仕485A型轉換器，并配有接線端子）：
|
DB-9針 |
1 |
2 |
3 |
（5） |
|
信號 |
RS-485（+A） |
RS-485（—B） |
GND（地） |
（輸出+5V） |
YG485HA的兩端不分方向，均為DB-9針座。注意本產品的特色：YG485HA兩端DB-9的信號（包括A、B、GND、+5V）之間是隔離的，而且任何一端與中間的5V供電電源也是隔離的，也就是說是三向隔離的，隔離電壓均為2500V。YG485HA對外接的+5V電源沒有嚴格要求(電壓4.5~5.5V，功耗電流<100mA)。建議選用波仕電子的微型開關穩壓電源(輸入交流220V，輸出隔離直流5V 500mA，插頭大小)。
YG485HA特有波仕零延時智能收發轉換技術，所以可以用簡單方法直接進行檢測：首先在兩端加電源，然后在其中一端的+A與—B之間加一節電池（0.6 到5V均可），當+A接電池正極、—B接電池負極時則YG485HA的另外一端的+A與—B之間為正電壓，反之，當+A接電池負極、—B接電池正極時則YG485HA的另外一端的+A與—B之間為負電壓。RS-485零延時智能收發轉換技術是波仕獨有的技術，其他一些廠家號稱具有“零延時”的RS-485中繼器并不能通過上面簡單的檢測方法。
詳細參數請到www.bosi.com.cn查看。
