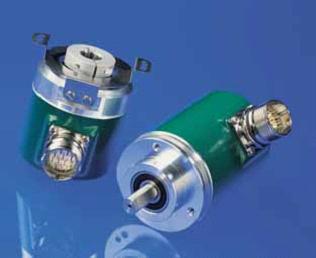

產品介紹
|
|
主要特征 緊湊牢固適合重工業 同步串行接口ＳＳＩ 殼體: φ58mm 軸徑: 實心軸φ6m,φ10 mm 空心軸φ12mm、φ15 mm 單圈分辨率: 最大16位 輸出編碼: 格雷碼，二進制碼 電磁兼容性:EN 50 081-2, EN 50 082-2, CE 機械結構 鋁制法蘭和殼體 不銹鋼主軸 精密滾珠軸承, 密封 光柵盤由堅韌耐高溫塑料制成 電氣特性 不受溫度影響的紅外光接受器陣列 每個發光陣列僅一個接收光電二極管 SMD技術高集成電路 反極性保護 過壓保護 |
技術參數
電氣參數
|
時鐘輸入 |
通過光耦合器 |
|
數據輸入 |
基于RS485/422通訊協議的線驅動 |
|
時鐘頻率 |
100kHz~1MHz |
|
LSB輸出頻率 |
最大800kHz(有效編碼) |
|
精度 |
±1/2LSB(12位)， ±2LSB(16位) |
|
電磁兼容性 |
符合EN 50 081-2, EN61000-6-2 |
|
供電電壓 |
10-30VDC |
|
電流損耗 |
小于180mA |
|
電氣壽命 |
大于105小時 |
|
連接 |
接插件或電纜 |
機械參數
|
殼體 |
鋁制/不銹鋼 |
||
|
壽命 |
1,000轉/分轉速時大于105小時 |
||
|
轉動慣量 |
≈50gcm2 |
||
|
每分轉數 |
6,000轉/12,000轉(持續) |
||
|
震動(EN 60068-2-27) |
≤100g(半正弦, 6ms) |
||
|
永久震動(EN 60068-2-29) |
≤10g(半正弦, 16ms) |
||
|
振動(EN 60068-2-6) |
≤10g(10Hz…1,000Hz) |
||
|
重量, 單圈 |
≈200g |
||
|
重量, 多圈 |
≈300g |
||
|
主軸負載 |
軸向40N, 徑向110N |
||
|
啟動力矩 |
≤3Ncm |
||
|
安裝法蘭 |
同步(S) |
夾具(C) |
空心軸(B) |
|
主軸直徑 |
6mm/10mm |
10mm |
2 - 15mm |
|
主軸長度 |
10mm/20mm |
20mm |
15mm-30mm |
|
工作溫度 |
-40…+85°C |
|
儲存溫度 |
-40…+85°C |
|
濕度 |
98%(無液體狀態) |
|
防護等級(EN 60529) |
|
|
殼體部分 |
IP65 |
|
主軸部分 |
IP64/IP66 |
接口
同步串行接口(SSI)
|
驅動 |
驅動符合EIA標準RS422/485; 速率最大10Mbit/秒 |
|
傳送距離 |
傳送距離最大1,200米 |
|
傳輸 |
差動傳輸具有高抗噪能力 |
|
傳輸電纜 |
屏蔽雙絞線 |
|
接口協議 |
詳情參見INFO 0.01 |
|
可選項 |
總線模式(濾波功能), 內置RS485/422接口, 最多在同一條數據線上使用32個編碼器 |

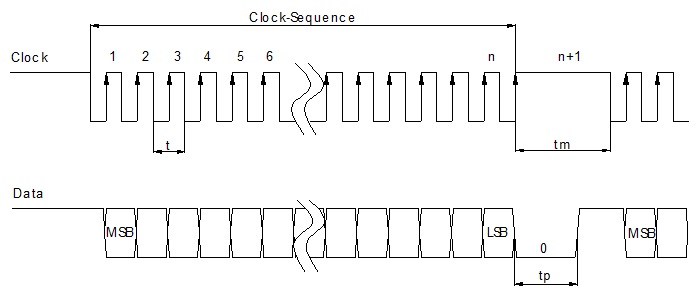

輸出時序圖
|
tp < 20µs tm > 20µs t< tm
|
脈沖數/圈 |
1024 |
|
信號 |
A, /A, B, /B |
|
驅動電路 |
RS 422長線驅動 |
|
相位 |
90°(< 10%) |
|
輸出數度 |
Max. 800 kHz |
貨號結構
|
描述 |
型號 |
|||||||||
|
|
|
|||||||||
|
絕對式旋轉編碼器 |
OCD- |
_ _ |
00 |
_ - |
_ _ |
_ _ - |
_ |
_ _ |
_ - |
_ _ _ |
|
接口 |
|
SL |
|
|
|
|
|
|
|
|
|
|
預設置 |
S1 |
|
|
|
|
|
|
|
|
|
|
增量輸出 |
S2 |
|
|
|
|
|
|
|
|
|
|
預設置增量輸出 |
S3 |
|
|
|
|
|
|
|
|
|
|
預設置按鈕 |
S4 |
|
|
|
|
|
|
|
|
|
版本 |
|
00 |
|
|
|
|
|
|
|
|
|
輸出碼制 |
格雷碼 |
G |
|
|
|
|
|
|
||
|
|
二進制 |
B |
|
|
|
|
|
|
||
|
圈數 |
單圈 |
00 |
|
|
|
|
|
|||
|
多圈 (4,096 圈) |
12 |
|
|
|
|
|
||||
|
多圈(16,384 圈) |
14 |
|
|
|
|
|
||||
|
單圈分辨率 |
4,096 |
12 |
|
|
|
|
||||
|
|
8,192 |
13 |
|
|
|
|
||||
|
|
65,536 |
16 |
|
|
|
|
||||
|
安裝法蘭 |
夾具法蘭 |
C |
|
|
|
|||||
|
同步法蘭 |
S
|
|
|
|
||||||
|
空心法蘭 |
B |
|
|
|
||||||
|
軸徑 |
06 mm |
06 |
|
|
||||||
|
10 mm
|
10 |
|
|
|||||||
|
15 mm(空心軸) |
15 |
|
|
|||||||
|
機械選項 |
無 |
0 |
|
|||||||
|
軸端密封(IP66) |
S |
|
||||||||
|
不銹鋼配置(僅限軸向電纜接口) |
V |
|
||||||||
|
|
定制 |
C |
|
|||||||
|
連接 |
插頭, 軸向 插頭, 徑向 1m電纜, 軸向 1m電纜, 徑向 * |
PAL |
||||||||
|
PRL |
||||||||||
|
CAW |
||||||||||
|
CRW |
||||||||||
* 有效。可根據要求定制
* 可致電給勃天機電設備（上海）有限公司索取
** 不適用空心軸
*** 適用空心軸
