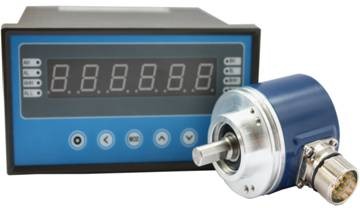

SSI信號轉換顯示儀表,

主要特性

應用

★ 聯接各個品牌的SSI信號傳感器

★ SSI信號可同時冗余熱備連接PLC的SSI模塊和本款儀表

★ 強大的信號與電源抗干擾容錯功能，更可靠安全

★ 10～28位可調，格雷碼、純二進制碼可選

★ 單圈、多圈絕對值編碼器，磁致伸縮直線傳感器

★ 智能化面板設定，多種功能位移控制應用

★ RS485數字通訊、4-20mA、4～8點開關多種輸出信號

★ 閘門、閥門開度控制

★ 液壓油缸行程控制

★ 提升機吊車定位、行車天車定位

★ 煉鋼氧槍定位、轉爐定位

★ 自動倉儲、造紙紡織卷料定位

★ 自動化位置、長度、高度的測量定位

型號：

BTM1213/RS

外殼材質

鋁合金金屬

外形尺寸（寬高深）

160×80×170

儀表開孔尺寸

152×75

數碼顯示位數

6位數顯

輸入信號

SSI 同步串聯信號10－26 位；1 位外部置位信號

開關輸出數

4～8（繼電器，每位置一常開一常閉）;面板預設,靈敏度設置,開關形式設置

比例系數

直線位移傳感器碼值比例系數設定

零點置位

任何位置置位，面板智能設置或外部開關置位

方向設置

旋轉編碼器正反向設置；直線位移傳感器正反向設置。

圈長設置

旋轉編碼器每圈長度設置；直線位移傳感器總長設定。

信號調整

可設4、20mA 對應值，可4、20mA 輸出值微調零、調滿

位置信號輸出

2 路位置信號輸出，一路4-20mA 模擬量、一路RS485 通訊數字量

非線性設置

可多段非線性設置或現場修正，可用于卷揚疊層、弧形閘門等設置。

通訊協議

自帶儀表協議，也可按用戶提供協議要求定制；可面板設置地址、速率

遠程顯示

輸出信號可一路進PLC，一路進遠程顯示儀表（可選RS485 數顯表或4－20mA 顯示表）

外供電源

可提供傳感器的工作電源（訂貨時注明電壓與耗電流）

工作電壓

220Vac  (24Vdc可定制)

工作溫度

-10℃～60℃

相對濕度

<85%

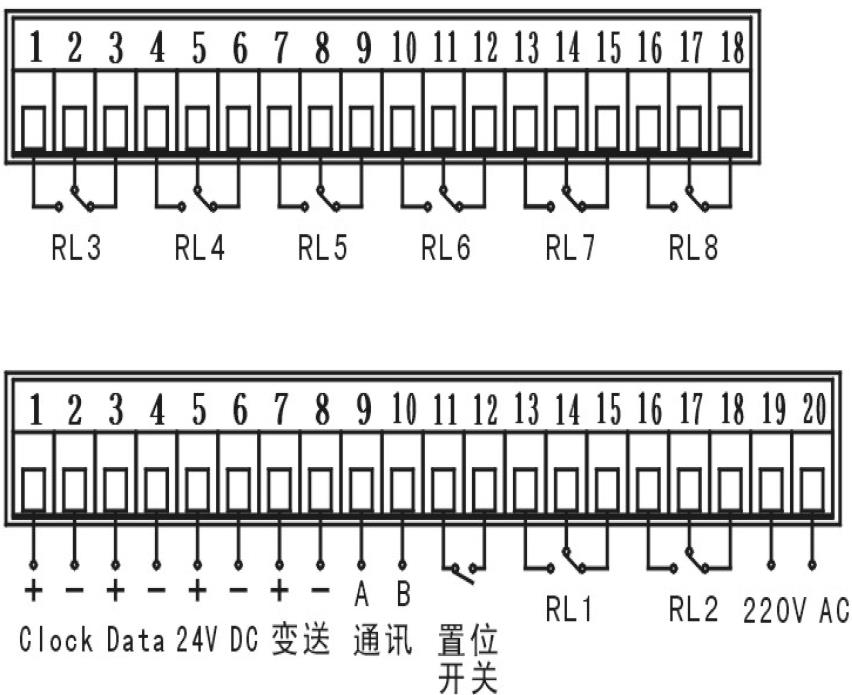

BTM1213/RS端子對應                               編號           端子              定義

下行1-2

CLOCK + -

SSI 信號CLOCK+/-（或用T+、T-表示）

下行3-4

Date + -

SSI 信號的Date+/-

下行5-6

外供DC

外供SSI 編碼器電源

+12-24Vdc/0V(200mA)

下行7-8

變送+ -

4-20mA 電流輸出+/-

下行9-10

通訊A B

RS485 通訊輸出A B

下行19-20

220V AC

儀表電源，交流220Vac

下行13--15

RL1

繼電器開關輸出1

OUT1

常開或常閉

下行16--18

RL2-RL8

繼電器開關輸出2--8

上行1--18

OUT2-OUT8

常開或常閉
