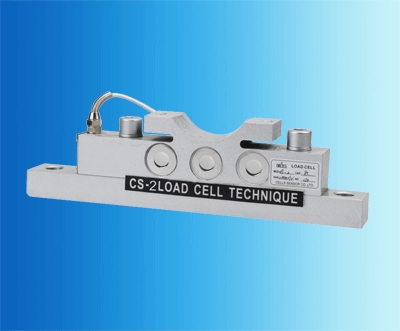

性能特點：
※ 各類吊車改造為電子吊秤專用傳感器；
※ 魚背承載面能保證在軸受載彎曲和安裝水平度稍有偏差，仍保證計量精度；
※ 支承在吊秤定滑軸兩端可使電子帛秤達0.1-0.3%的實際精度，密封可靠，性能穩定。
結構圖：
| 量程\尺寸 | L1 | L2 | L3 | L4 | L5 | B | H1 | H2 | R深H | 2-Φ | 2-M |
| 2、3t | 344 | 304 | 133 | 110 | 130 | 40 | 83 | 25 | 29深17 | 17.5 | 10 |
| 5、6、8t | 344 | 304 | 133 | 110 | 130 | 40 | 95 | 30 | 41深20 | 17.5 | 10 |
| 10t | 344 | 304 | 133 | 110 | 130 | 40 | 110 | 30 | 41深24 | 17.5 | 10 |
| 15、20、25、30t | 442 | 402 | 184 | 145 | 165 | 46 | 149 | 35 | 56深30 | 21 | 10 |
| 25、30、40t | 442 | 402 | 184 | 145 | 165 | 46 | 165 | 35 | 59深30 | 21 | 10 |
R 可根據用戶需要而定
| 靈敏度 | 1.5～2.0mv/v |
| 非線性 | 0.05%FS |
| 滯 后 | 0.05%FS |
| 重復性 | ±0.03%FS |
| 蠕 變 | ±0.05%FS/30min |
| 蠕變恢復 | ±0.05%FS/30min |
| 零點輸出 | 2%FS |
| 零點溫度系數 | 0.03～0.05%FS/10℃ |
| 額定輸出溫度系數 | 0.03～0.05%FS/10℃ |
| 輸出電阻 | 700Ω |
| 絕緣電阻 | ≥3000MΩ |
| 供橋電壓 | 5～15V |
| 允許溫度范圍 | -30～+60℃ |
| 允許過負荷 | 130%FS |
| 連接方式 |
輸入b：紅Red(+)黃Yellow(-) 輸出output：蘭Blue(+)白White(-) |
| 防護等級：IP66 | |
