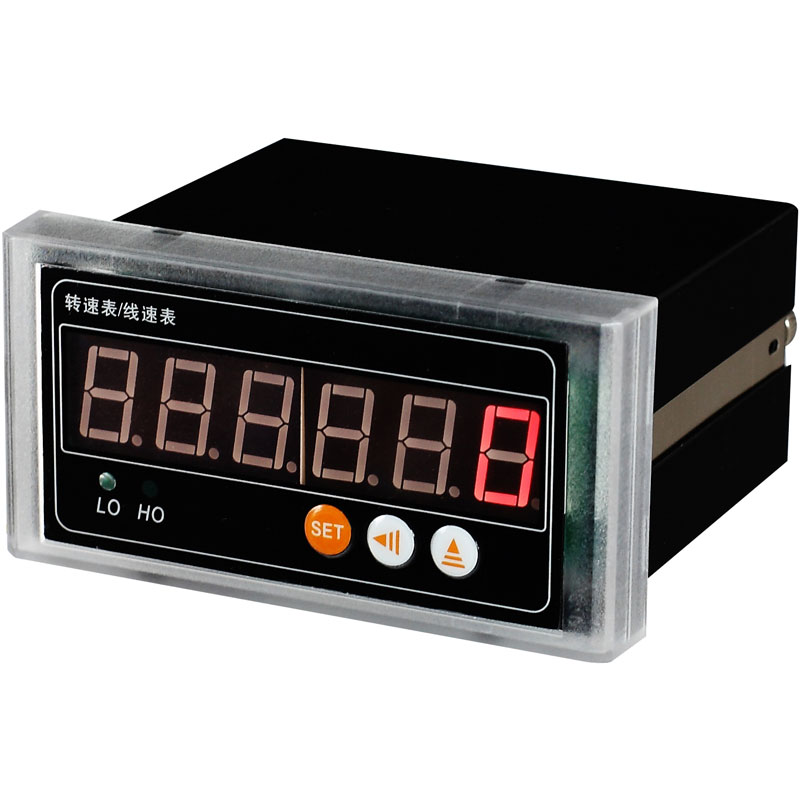

CZ716轉速測量儀表
一、基本介紹
CZ716是一款智能的轉速監測儀表，用戶可根據自己的要求對量程、齒數、報警值、報警狀態等參數進行設置，可用于連續監視和測量旋轉機械裝置的轉速，當測量旋轉機械轉超過于設定的轉速時，監測儀輸出報警信號，同時還具有模擬量或數字量輸出。
(1) 輸入信號：開關量、電平脈沖(低電平:～30V～+0.6V；高電平:+4V～+30V)；
(2) 外接傳感器：CZ400轉速傳感器，光電開關，接近開關，霍爾開關，磁電式傳感器，編碼器等；
(3) 儀表向傳感器外供DC12V/30mA直流電壓；
(4) 儀表可設定倍率Scale，顯示小數點，滿足測量精度、以及線速
測量。顯示的轉速值=每秒輸入的脈沖個數×60×倍率，
倍率Scale的范圍0.0001～9999；
(5) 繼電器報警，可設置成上下限報警輸出；
(6) 4～20mA或0～20mA變送輸出，變送低限、高限可設(可選0～5V,1～5V或0～10V變送輸出) ；
(7) RS485通信，標準Modbus RTU協議，可直接與工業組態軟件組網；
(8) 測量顯示范圍：0～99999；
二、主要技術指標
|
性能 |
參數 |
|
|
轉速范圍 |
0～99999轉/分鐘 |
|
|
顯示值 |
每轉輸入的脈沖個數×60×倍率 |
|
|
外供電源 |
DC12V/30mA |
|
|
工作電源 |
工作范圍 |
220VAC 、24Vdc、12Vdc |
|
功耗 |
＜4VA |
|
|
通信接口 |
RS485接口，Modbus～RTU協議 |
|
|
模擬量變送輸出 |
1路4～20mA變送輸出；精度0.5級；負載電阻＜510Ω |
|
|
繼電器 |
繼電器觸點壽命10萬次，觸點容量AC220V/5A，DC24V/5A |
|
|
工作環境 |
工作溫度:～10～55℃；儲存溫度:～20～80℃ |
|
|
外形尺寸 |
面板尺寸:96×48mm；開孔尺寸:92×44mm；深度：112mm |
|
三、變送輸出
CZ716轉速測量儀表提供一路模擬量變送輸出，模擬量變送輸出信號可為0～20mA、4～20mA、0～5V、1～5V、0～10V等。變送輸出的下限對應轉速、上限對應轉速通過菜單設置。
電氣參數：精度0.5級；電流輸出時，負載電阻＜510Ω、電壓輸出時，負載電阻＞100KΩ。
四、繼電器報警輸出
繼電器可工作在上限報警，下限報警，上下限報警工作方式，工作方式通過菜單項設定；報警值通過菜單項設置。
繼電器參數設置舉例 (xxxxx代表此項不起作用，回差值根據需要設置)：
|
報警條件 |
報警方式 (StyL) |
上限值 (UP) |
下限值 (doUU) |
回差值 (nooP) |
|
轉速>4500RPM報警 |
UP |
4500 |
xxxxx |
0 |
|
轉速<4000RPM報警 |
doUU |
xxxxx |
4000 |
0 |
|
轉速>4500RPM或轉速<4000RPM報警 |
botH |
4.500 |
4.000 |
0 |
