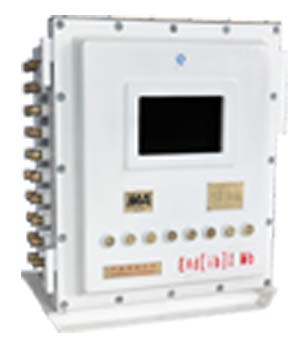

1、產品描述
礦用隔爆兼本安型可編程控制器KXJ660是依據相關的煤炭行業標準要求設計生產，用于實現井下控制系統模擬量和開關量的采集和繼電器輸出控制功能的高性能產品。
控制箱內置高性能西門子PLC控制器，能夠?qū)崟r進行數據的采集、處理和傳輸，通訊方式采用TCP/IP方式，方便接入井下環網。
控制箱可置于煤礦井下，用于監測井下各種環境參數、設備開停狀態等，實現對被控電氣設備的起動、斷電以及閉鎖的控制。
2、產品特點
Ø產品通過國家礦用隔爆兼本安認證
Ø內置高性能西門子S7-200 PLC控制器，具有極高的運行可靠性、豐富的指令集及內置集成功能，
操作便捷，非常適合中小型復雜控制系統應用
Ø模塊化結構設計，配置更靈活
Ø系統模擬量及數字量采集點數多
Ø通訊采用TCP/IP方式，方便接入井下環網
3、產品參數
|
認證 |
|
|
防爆標志 |
Exd[ib] I |
|
防爆合格證號 |
11220049 |
|
煤安標志號 |
MAB100446 |
|
生產許可證編號 |
XK06-014-01119 |
|
主要性能參數 |
|
|
工作電壓 |
AC660V/127V |
|
工作電流 |
0.3A |
|
額定功率 |
40W |
|
通訊方式 |
以太網 |
|
傳輸距離 |
10KM |
|
傳輸速率 |
10/100Mbps |
|
保護功能 |
過載保護，斷相保護，短路保護，漏電閉鎖保護 |
|
接口參數 |
|
|
數字量輸入 |
14點 |
|
數字量輸出 |
10點 |
|
模擬量輸入點 |
4組 |
|
光口 |
1個SC |
|
機械參數 |
|
|
材質 |
Q235 |
|
重量 |
100KG |
|
外形尺寸 |
L584mm×W390mm×H570mm |
|
喇叭口數量 |
20 |
|
喇叭口類型 |
A1喇叭口×20 |
|
大氣壓力 |
80kPa～106kPa |
|
環境溫度 |
-5℃～40℃ |
|
相對濕度 |
≤95% RH（＋25℃） |
|
防護等級 |
IP54 |
|
其他 |
無顯著振動和沖擊的場合 |
|
與水平面的安裝傾斜度不超過15° |
|
|
煤礦井下在有甲烷、煤塵爆炸性氣體混合物，但無破壞絕緣的氣體或蒸汽的場合 |
|
