壓風機在線監控系統
系統概述：

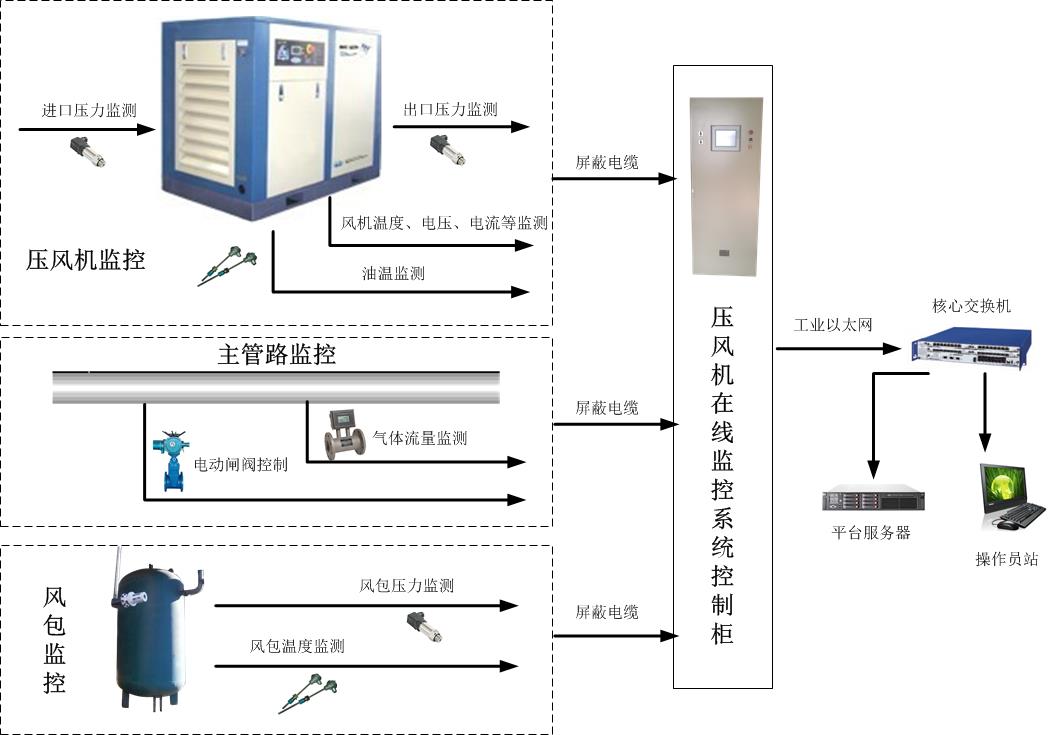

壓風機在線監控系統能夠自動檢測壓風機的開停、壓風機的溫度、冷卻油溫、風溫與風壓等運行參數，就地進行實時顯示，并將數據傳送到上位機，監控平臺除可顯示實時監測數據、報警信息，進行故障歷史查詢、監測數據曲線查詢和報表打印外，還可以通過檢測每臺壓風機溫度、電機電流、電機電壓等參數，控制壓風機輪流工作，合理調度所有壓風機運行，最終實現壓風機的無人值守。
系統功能：
Ø在線監測并實時顯示壓風機的溫度、冷卻油溫、風溫與風壓等運行參數。
Ø系統具有自動，半自動和手動三種工作模式，并能在三種模式之間進行切換，這種切換不會影響已經運行的風機，以達到真正的無縫銜接。
Ø壓風機在線監控系統具有完善的故障報警和保護功能，當系統監測到故障狀態時給出聲光報警，并在屏幕上顯示故障報警界面 。
Ø單控與聯控可選。
Ø系統根據油溫和壓力控制原則，自動實現壓風機的輪換工作。
Ø風壓保護：當壓風機啟動后或正常運行時，如風壓達不到正常值，通過風壓檢測使本臺壓風機停車，自動轉換為啟動另一臺壓風機。
Ø壓風機自動化系統保留原手動控制，即當控制系統故障時，可恢復原來的人工控制系統。
Ø系統具有備用電源，當電網停電后，系統可繼續工作2小時以上。
主要參數：
Ø傳輸方式：
核心控制器與地面監控機房采用光纜傳輸，速率10M/100Mbps
Ø傳輸距離：
核心控制器到地面監控機房傳輸距離：20km（單模，波長1310nm，使用MGTSV-B礦用阻燃光纜）
Ø控制執行時間：≤30S
Ø畫面響應時間：調出整幅畫面85％的響應時間≤2S，其余畫面≤5S
Ø系統傳輸誤差≤1.0％
Ø誤碼率≤10－8
Ø系統供電：地面中心站為AC 220V，井下設備為AC 660V/127V
