5.1 結構特點

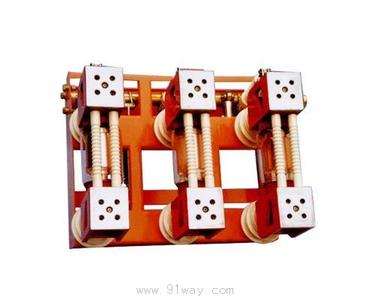

本產品是固定式開關柜專用真空斷路器，自身帶操動機構(用戶可根據實際需要選用CT-19彈簧機構或CD-17電磁機構)，操動機構安裝在框架內部，與主軸經連桿連接，操動機構保證主軸轉角為58°±1°，且機械特性技術參數應滿足表2的要求。本產品裝設中封接式縱磁場真空滅弧室，主軸、分閘彈簧及油緩沖器等部件安裝在機架內部，框架的底面設有安裝孔，供斷路器安裝使用?？蚣芎笃矫嫜b6個絕緣子(上下各3個)，上絕緣子固定動支架，下絕緣子固定靜支架，動、靜支架的后端兼作出線端子。真空滅弧室裝設在動、靜支架之間，主軸通過絕緣桿、拐臂與真空滅弧室連接，動、靜支架之間還裝有二根絕緣桿，將兩者連成一個整體，提高了整體強度。
3. 使用條件
3.1 正常使用條件
a) 周圍空氣溫度：-10℃～+40℃；
b) 海拔高度：不超過1000m;
c) 濕度條件：日相對濕度的平均值不超過95%，月相對濕度平均值不超過90%，日水蒸汽壓力的平均值不超過2.2kPa,月水蒸汽壓力平均值不超過1.8kPa；
d) 周圍空氣未明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染；
e) 來自開關設備和控制設備外部的振動或地動是可以忽略的；
f) 在二次系統中感應的電磁干擾的幅值不超過1.6kV。
3.2 特殊使用條件
根據國家標準GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》的規定，斷路器應在正常使用條件下運行。若用戶使用的工作條件與正常使用條件有差異，如：安裝地點在海拔超過1000m、周圍空氣溫度超過正常使用條件規定的限值或高濕易產生凝露的地方，應和制造廠進行協商，并取得一致意見。
3.3 工作電源
斷路器配CD17電磁機構或CT19彈簧機構時，其電源參數及接線圖見機構說明書。
