本產品不帶操動機構，使用時需配合適的操動機構，建議配用CD-10電磁機構、CT-8彈簧操動機構或其他適當?shù)牟賱?dòng)機構。本產品通常安裝在固定式開關設備內使用，操動機構安裝在固定式開關設備的面板上，操動機構與產品的軸間經適當?shù)臋C(jī)械傳動系統連接。操動機構和機械傳動應保證主軸轉角58℃±1°，且機械特性技術參數滿足表2的要求。操動機構和機械傳動不合理時，將嚴重影響本產品的性能，幫操動機構和機械傳動的配置工作必須由專業人員進行。
安裝前檢查
開箱后，應檢查真空滅弧室有無破裂、漏氣、產品、銘牌、合格證是否與定貨合同相符合，裝箱清單是否與實物相符，完好無損后再清理表面灰塵污垢。且工頻耐壓法檢查真空滅弧室的真空度(開關分閘)，在斷口間施加工頻電壓42kV1min，無擊穿現象即為合格。

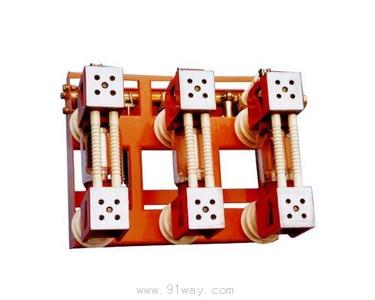

本產品是固定式開關柜專用真空斷路器，自身不帶操動機構，使用時必須配用合適的操動機構。本產品裝設中封接式縱磁場真空滅弧室，主軸分閘彈簧及油緩沖器等部件安裝在機架中，見圖1、圖2。機架的左端設有安裝孔，供斷路器安裝使用。機架右側平面裝6個絕緣子(上下各3個)，上絕緣子固定靜觸頭支架，下絕緣子固定動觸頭支架，動、靜觸頭支架的右端兼作出線端子，見圖3。真空滅弧室裝設在動靜觸頭支架之間，主軸通過絕緣拉桿拐臂與真空滅弧室動導電桿連接，動、靜觸頭支架之間還裝有二根絕緣桿，將兩者連成一個整體，提高了整體強度。
正常使用條件
a) 周圍空氣溫度：-10℃～+40℃；
b) 海拔高度：不超過1000m;
c) 濕度條件：日相對濕度的平均值不超過95%，月相對濕度平均值不超過90%，日水蒸汽壓力的平均值不超過2.2kPa,月水蒸汽壓力平均值不超過1.8kPa；
d) 周圍空氣未明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染；
e) 來自開關設備和控制設備外部的振動或地動是可以忽略的；
f) 在二次系統中感應的電磁干擾的幅值不超過1.6kV。
