| 尺寸:100*28*76（mm） | 適用范圍:冶金方面 |
| 精度等級:0.2 | 加工定制:是 |
| 屬性:屬性值 | 測量范圍:0-1000V |
產品說明：
◆ 執行標準：GB/T13850-1998,IEC688:1992
◆ 精 度：0.2％，0.5％
◆ 整機功耗：≤0.5W
◆ 工頻耐壓：AC2.5KV/min.0.5mA
◆ 絕緣電阻：≥20MΩ（DC500V）
◆ 沖擊電壓：5kV（峰值），1.2/50uS
◆ 響應時間：≤350mS
◆ 輸入范圍：DC0～1000V可選
◆ 電源變動范圍：≤10％
◆ 電源變動影響：≤0.1％RO
◆ 輸出負載影響：≤0.05％RO
◆ 過載能力：2倍連續
◆ 負載電阻：電流輸出：RL≤500Ω，電壓輸出：RL≥2KΩ
◆ 工作環境：-10～50℃，20％RH～90％RH無凝露
◆ 貯藏環境：-40～70℃，20％RH～95％RH無凝露
◆ 安裝方式：DIN(35mm)導軌安裝
◆產品選型指南：
YD-類型-封裝-輸入-輸出-電源
類型：
DＵ：直流電壓變送器
ＤＵＭ：脈動直流電壓變送器
DUD:雙向直流電壓變送器
封裝：
Ｔ2：Ｔ型Ｔ2封裝，端子輸入
輸入指標：
V1：0～75mV DC
V2：0～5V DC
V3：0～30V DC
V4：0～300V DC
V5：0～1000V DC
Vn:用戶自定義
輸出指標：
O1：0～20mA DC
O2：4～20mA DC
O3：0～5V DC
O4：0～5～10V DC
O5：0～10V DC
O6：用戶自定義
輔助電源：
P1：DC12V
P2：DC24V
Pn：用戶自定義
◆ 范例：YD-DUM-T2-V4-O2-P2
說明：

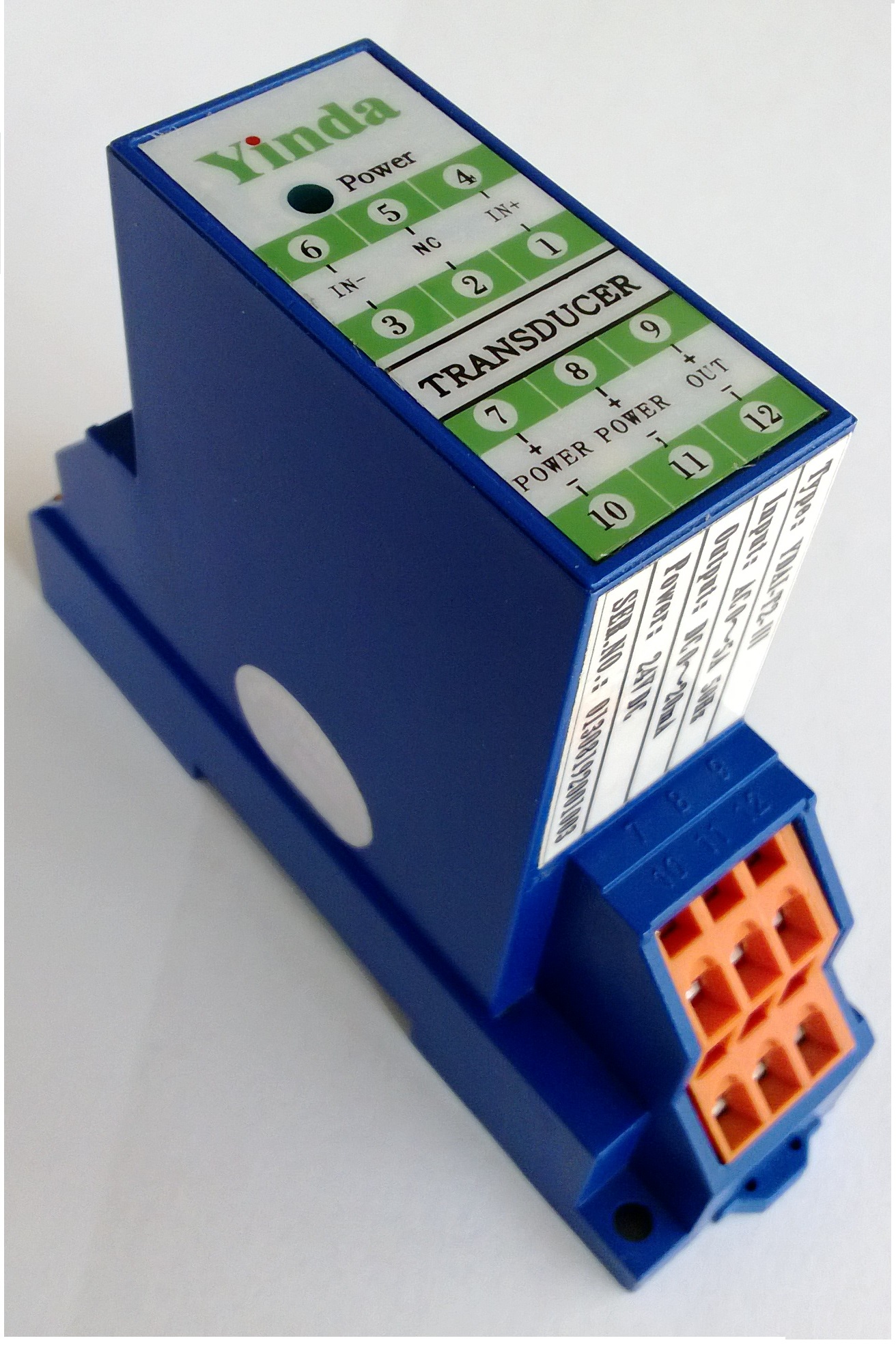

YD系列T型T2封裝，型號為YDDUM-T2直流電壓變送器
輸入?yún)?shù)：DC0～300V（端子輸入方式）
輸出參數：DC4～20mA
輔助電源：DC24V
注意事項:
◆ 建議連接線使用屏蔽線，且電源線，輸入線和輸出線相互分離。
◆ 使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的空
氣存在，海拔高度小于2500米。
◆ 產品出廠時已經調好零點和精度，請勿隨意調整。
