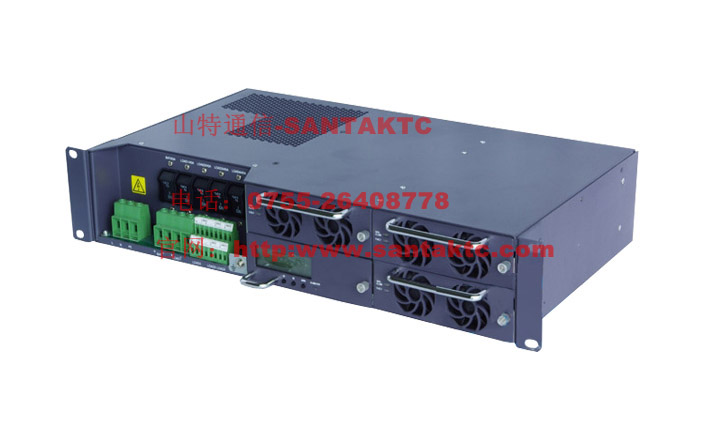

STC-CPL4890ER系列嵌入式直流通信系統是SANTAKTC公司主要針對移動通信、衛星通信地面站、微波通信供電、小型程控交換機等我國通信領域量身打造和自主研發生產的直流不間斷電源產品。該系列嵌入式直流通信電源系統采用全橋軟開關技術，效率高，最高可達92％以上。整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1min。完善的電池管理，有負載下電和電池低電壓保護（LVLD＋LVBD）及二次下電功能，能實現溫度補償、自動均浮充控制、自動調壓、電池容量計算、在線電池檢測等功能。該系統采用網絡化設計，提供多種通信接口（如RS485、干接點），組網靈活，可實現本地和遠程監控，無人值守。該系統同時還具備完備的故障保護、故障告警功能，完備的交、直流側防雷設計，適應多雷暴地區。全正面的操作和維護，可以靠墻安裝，有效節約空間。超低輻射，采用先進的電磁兼容設計，整流模塊能夠滿足《通信電源設備電磁兼容性限值及測量方法》（中華人民共和國通信行業標準YD/T983）.
產品規格：
· 品 牌： SANTAKTC
· 應用環境： 移動通信/小型程控交換機/衛星地面通信
· 輸入輸出： AC/DC
· 外形結構： 19英寸標準機架式 （2U/3U高）
· 功 率： 90A（4320W）
· 頻 率： 高頻
· 產品類型： 嵌入式
性能特點：
l 有負載采用有源功率因素補償技術，功率因素值達0.99。
l 交流輸入電壓正常工作范圍寬至90V-290V。
l 整流模塊采用全橋軟開關技術，效率最高可達92％以上。
l 完善的電池管理，有負載下電和電池低電壓保護（LVLD＋LVBD）及二次下電功能，能實現溫度補償，自動均浮充控制、自動調壓、電池容量計算、在線電池檢測等功能。
l 整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1min。
l 網絡化設計，提供多種通信接口（如RS485、干接點），組網靈活，可實現本地和遠程監控，無人值守。
l 完善的交、直流側防雷設計，適用多雷暴地區。
l 完備的故障保護、故障報警功能。
l 全正面的操作和維護，可以靠墻安裝，有效節約空間。
l 超低輻射，采用先進的電磁兼容設計，整流模塊能夠滿足《通信電源設備電磁兼容性限值及測量方法》（中華人民共和國通信行業標準YD/T983）
技術參數：
|
型號 |
STC-CPL4890ER |
|
|
額定容量 |
90A/4320W |
|
|
輸入 |
額定輸入電壓 |
220V AC |
|
交流輸入范圍 |
90V-280V |
|
|
最大輸入電流 |
26.7A |
|
|
交流輸入頻率 |
45-66 Hz |
|
|
功率因素 |
≥0.99 |
|
|
效率 |
92％ |
|
|
輸出 |
額定輸出電壓 |
48V DC |
|
輸出電壓范圍 |
42-58V DC |
|
|
額定輸出電流 |
90A |
|
|
最大輸出功率 |
5400W |
|
|
負載分路 |
4路負載輸出(輸出容量根據負載情況設定) |
|
|
電池分路 |
1路電池輸出（根據電池容量設定） |
|
|
電池LVD |
100A×1 (根據實際情況設定) |
|
|
負載LVD |
100A×1 (可選) |
|
|
接線方式 |
前接線 |
|
|
整流模塊 |
STC-CPL 4810RM/ 4815RM/ 4820RM/ 4830RM |
|
|
監控模塊 |
STC-CPL-MA |
|
|
具備功能 |
具有RS485通信接口 |
|
|
自主均流功能 |
||
|
通過均流總線可以實現并聯 |
||
|
遙控開/關機 |
||
|
熱插拔 |
||
|
休眠節能功能 |
||
|
環境 |
工作溫度 |
﹣40℃ - ﹢70℃ |
|
濕度 |
≤95％ 無冷凝 |
|
|
保護特性 |
輸入過欠壓保護 |
|
|
輸出過壓保護 |
||
|
輸出過流保護 |
||
|
過溫報警和保護 |
||
|
軟啟動功能 |
||
|
安規特性 |
輸入-輸出 3000VAC/10mA/1min 無飛弧，無擊穿 |
|
|
輸入-輸出 2500VAC/10mA/1min 無飛弧，無擊穿 |
||
|
輸出-機殼 500VAC/10mA/1min 無飛弧，無擊穿 |
||
|
重量(凈重)Kg |
≤10KG (含整流模塊) |
|
|
尺寸 |
86.1mm（高）×482.6mm（寬）×280mm（深） |
|
