• 通過點到點連接進行快速的性能數據交換
• 具有不同傳輸接口的 3 個型號：
  • RS 232C (V.24),
  • 20 mA (TTY),
  • RS 422/RS 485 (X.27)
• 執行的協議：ASCII, 3964 (R), RK 512
• 也可加載以下協議：Modbus RTU，Data Highway DF1
• 使用集成在 STEP 中的一個參數化工具方便地進行組態

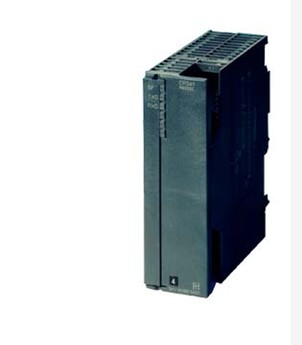

如果不想讓 CPU 處理通訊任務，則可使用 CP 341 通訊模塊、通過點到點連接來進行快速的高性能數據交換?？捎糜?SIMATIC S7-300 和 ET 200M（S7 作為主站）。

通過點到點連接，

• 可連接到 SIMATIC S7 和 SIMATIC S5 自動化系統和眾多其他廠商的系統。
• 打印機
• 機器人控制
• 調制解調器
• 掃描儀，條碼閱讀器等

該通訊模塊具有以下特點：

• 堅固的塑料外殼
• 具有用于顯示“發送”、“接收”和“錯誤”
• 通訊接口

提供了具有不同傳輸方式的三個型號：

• RS 232C (V.24)
• 20 mA (TTY)
• RS 422/RS 485 (X.27).

驅動程序

提供了用于 CP 341 的具有不同負荷能力的驅動程序：

• MODBUS:
  用于按照 MODBUS 協議（RTU 格式）進行的通訊：
  • MODBUS 主站:
    以 SIMATIC 作為主站的主站-從站接口。
  • MODBUS 從站:
    以 SIMATIC S7 作為從站的主站-從站接口，無法實現從站到從站的報文幀流量。
• Data highway:
  用于按照數據高速通道異步鏈路 (Allen Bradley) 的全雙工 (DF1) 協議進行的數據傳輸。
  模塊可作為 Allen Bradley 通訊模塊使用，條件是全雙工協議可在“異步鏈路”接口上進行參數化。如果可選擇全雙工協議，則也可連接到 Allen Bradley CPU 的第 2 個接口。
  數據傳輸通過 RS 232、TTY (20 mA) 或 RS 422/RS 485 來完成。V.24 不支持伴隨的信號（硬件握手）。

很多已執行的標準協議可促進與廣泛的伙伴設備之間的數據交換：

• ASCII:
  用于與采用簡單傳輸協議的第三方系統進行接口，例如，帶有起始和結束字符或帶有塊檢查字符的協議。接口握手信號可通過用戶程序來調用和控制。
• 3964(R)
  用于通過向用戶開放的標準化西門子協議 3964(R) 與西門子設備或第三方設備接口。將執行一個帶有標準值的 3964(R) 驅動程序以及一個可參數化 3964(R) 驅動程序。
• RK 512，用于計算機接口。
• 打印機驅動程序:
  用于控制打印機上的過程狀態與狀態。

參數

CP 341 通訊模塊的參數化非常方便：

• 用戶通過集成在 STEP 7 中的一個參數化工具來分配模塊特性，例如
  • 應使用哪些已執行的協議驅動程序，或者
  • 應使用特定驅動程序的哪些特性。
• 通過CPU設置參數：
  編程器已經連接至 CPU。組態數據存儲在一個系統塊中，并在 CPU 中進行備份。
• 組態軟件包(CD盤)：
  具有用于與 CP 通訊的電子版手冊、參數化屏幕以及標準功能塊。

組態驅動

驅動程序的加載與組態需要用于 CP 441-2 和 CP 341 的組態軟件包（從 V4.0 起）和 STEP 7 V4.0。
驅動程序通過軟件狗進行版權保護。
