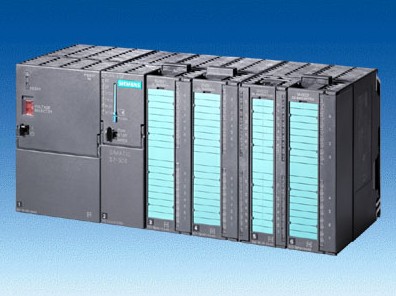

6ES7 314-1AG14-0AB0

一般信息

硬件產品型號

01

固件型號

V3.3

工程組態

• 編程軟件包

STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（帶 HSP 218）

電源電壓

24 V DC

√

輸入電流

電流消耗（額定值）

650 mA

電流消耗（空載），典型值

140 mA

沖擊電流，典型值

3.5 A

I²t

1 A²·s

功耗

功耗，典型值

4 W

存儲器

存儲器類型

其它

工作存儲器

• 集成

128 kbyte

• 可擴展

X

• 用于非易失性數據塊的非易失性存儲器的大小

64 KB

裝載存儲器

• 可插入(MMC)

√

• 可插入(MMC)，最大

8 Mbyte

• 微型存儲卡數據管理（最后一次編程后），最小值

10 a

后備

• 提供

√；通過 MMC 保證（免維護）

• 無電池

√；程序和數據

CPU 處理時間

位操作，典型

0.06 µs

字操作，典型

0.12 µs

定點數運算，典型

0.16 µs

浮點數運算，典型

0.59 µs

CPU 塊

塊數量（總數）

1024；（數據塊、函數、函數塊）；可通過使用的 MMC 來減少可加載塊的最大數量。

DB

• 數量，最大

1024；數值范圍： 1 到 16000

• 容量，最大

64 KB

FB

• 數量，最大

1024；數值范圍： 0 到 7999

• 容量，最大

64 KB

FC

• 數量，最大

1024；數值范圍： 0 到 7999

• 容量，最大

64 KB

OB

• 容量，最大

64 KB

嵌套深度

• 每個優先級

16

• 在一個錯誤 OB 中附加

4

計數器、定時器及其保持性

S7 計數器

• 數量

256

• 保持性

• 可調節

√

• 下限

0

• 上限

255

• 預置

Z0 ～ Z7

• 計數范圍

• 下限

0

• 上限

999

IEC 計數器

• 提供

√

• 型號

SFB

• 數量

不限（只取決于 RAM 容量）

S7 定時器

• 數量

256

• 保持性

• 可調節

√

• 下限

0

• 上限

255

• 預置

無保持性

• 時間范圍

• 下限

10 ms

• 上限

9 990 s

IEC 定時器

• 提供

√

• 型號

SFB

• 數量

不限（只取決于 RAM 容量）

數據區及其保持性

保持數據區域，總共

全部，最大 64 KB

標志

• 數量，最大

256 字節

• 可保持

√；MB 0 - MB 255

• 預設保持性

MB 0 - MB 15

• 時鐘存儲器的數量

8; 1個存儲字節

數據塊

• 保持性可調節

√；通過 DB 上的非保持性

• 預設保持性

√

局部數據

• 每個優先級，最大

32 KB；每個塊最大 2 KB

地址區

I/O 地址區

• 輸入

1 024 字節

• 輸出

1 024 字節

過程映像

• 輸入，可調節

1 024 字節

• 輸出，可調節

1 024 字節

• 默認輸入

128 byte

• 默認輸出

128 byte

數字量通道

• 輸入

1 024

• 輸出

1 024

• 中央區的輸入通道

1 024

• 中央區的輸出通道

1 024

模擬量通道

• 輸入

256

• 輸出

256

• 中央區的輸入通道

256

• 中央區的輸出通道

256

硬件配置

機架，最大

4

每個機架的模塊數量，最多

8

擴展設備，最多

3

DP 主站的數量

• 集成

0

• 通過 CP

4

可運行的 FM 和 CP 數量（推薦）

• FM

8

• CP，點到點

8

• CP, LAN

10

時間

時鐘

• 硬件時鐘（實時時鐘）

√

• 電池后備和可同步

√

• 每天誤差，最大

10 s；典型值：2 s

• 后備時間

6 wk；40 °C 環境溫度下

• 加電后時鐘的行為

電源關閉后時鐘繼續運行

• 后備周期結束后時鐘的行為

時鐘以發生故障時的時間繼續運行

運行小時計數器

• 數量

1

• 數量/數量范圍

0

• 數值范圍

0至2^31 小時（當使用 SFC 101時）

• 計數間隔

1 小時

• 保持性

√；在每次重啟時必須重新啟動

時鐘同步

• 支持

√

• 至 MPI，主站

√

• 至 MPI，從站

√

• 在 AS 上，主站

√

• 在 AS 上，從站

X

數字量輸入

開關量輸入

0

數字量輸出

開關量輸出

0

模擬量輸入

模擬量輸入點數

0

模擬量輸出

模擬量輸出點數

0

接口

USB 接口數量

0

第 1 個接口

接口類型

內置 RS 485 接口

物理

RS 485

隔離

X

接口電源 (15-30 VDC)，最大

200 mA

功能性

• MPI

√

• DP 主站

X

• DP 從站

X

• 點到點連接

X

MPI

• 最大傳輸速率

187.5 kbit/s

• 服務

• 編程器/OP 通信

√

• 路由

X

• 全局數據通信

√

• S7 基本通信

√

• S7 通信

√；僅服務器，在一側組態

• S7 通信，作為客戶端

X

• S7 通信，作為服務器

√

通信功能

編程器/OP 通信

√

數據記錄路由

X

全局數據通信

• 支持

√

• GD 環數量，最大值

8

• GD 包數量，最大值

8

• GD 包數量，發送器，最大

8

• GD 包數量，接收器，最大

8

• GD包的大小，最大

22 byte

• GD 包大小（其中一致性的），最大

22 byte

S7 基本通信

• 支持

√

• 每個作業的用戶數據，最大

76 byte

• 每個作業的用戶數據（其中一致性數據），最大

76 字節；76 字節（帶 X_SEND 或 X_RCV）；64 字節（帶 X_PUT 或 X_GET，作為服務器）

S7 通信

• 支持

√

• 作為服務器

√

• 作為客戶端

√；通過 CP 和可加載的功能塊

• 每個作業的用戶數據，最大

180 字節；采用 PUT/GET

• 每個作業的用戶數據（其中一致性數據），最大

240 字節；作為服務器

S5 可兼容通信

• 支持

√；通過 CP 和可加載的 FC

連接數量

• 全部

12

S7 報文功能

報文功能可以登錄站的數量，最多

12；取決于為 PG/OP 和 S7 基本通信所組態的連接

過程診斷報文

√

可同時激活的 Alarm-S 塊，最多

300

調試功能

狀態塊

√；最多 2 個，同時

單步運行

√

斷點數量

4

狀態/控制

• 狀態/控制變量

√

• 變量

輸入、輸出、位存儲器、DB、定時器、計數器

• 變量的數量，最多

30

• 其中狀態變量，最多

30

• 其中控制變量，最多

14

強制

• 強制

√

• 強制，變量

輸入，輸出

• 變量的數量，最多

10

診斷緩沖區

• 提供

√

• 輸入數量，最大

500

• 可調節

X

• 防電源故障

100；只保留最后 100 項

• 運行期間可讀條目的數量，最大值

499

• 可調節

√; 10 - 499

• 預置

10

環境條件

工作溫度

• 最小值

0 °C

• 最大值

60 °C

組態

編程

• 命令集

見“指令表”

• 嵌套級

8

• 編程語言

• LAD

√

• FBD

√

• STL

√

• SCL

√

• CFC

√

• GRAPH

√

• HiGraph®

√

專門知識保護

• 用戶程序保護/密碼保護

√

• 塊加密

√；帶有 S7 塊加密功能

外形尺寸

寬度

40 mm

高度

125 mm

深度

130 mm

重量

重量，約

280 g
