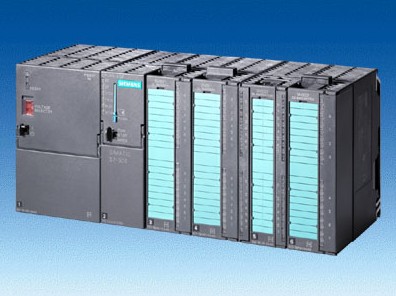

6ES7322-1BH01-0AA0
SIMATIC S7-300，數字量輸出SM 322，光電隔離，16 DO，24V DC，0.5A，20針，輸出電流總和 4A/組（8A/模塊）
|
6ES7322-1BH01-0AA0
6AG1322-1BH01-2AA0
SM 322; DO 16xDC 24 V/0.5 A 的屬性：
將模塊與高速計數器組合使用時，請注意：
|
提示 使用機械觸點為 SM 322; DO 16 x DC 24 V/0.5 A 接通 24 V 電源時，由于電路結構的原因，輸出端將持續“1”信號狀態大約 50 µs。 |
|
① |
通道號 |
|
② |
狀態顯示 - 綠色 |
|
③ |
背板總線接口 |
|
技術規格 |
|
|---|---|
|
尺寸和重量 |
|
|
尺寸 W x H x D (mm) |
40 x 125 x 117 |
|
重量 |
約 190 g |
|
模塊特定數據 |
|
|
支持等時同步模式 |
不支持 |
|
輸出點數 |
16 |
|
電纜長度
|
最長 600 m |
|
電壓、電流、電位 |
|
|
額定負載電壓 L+ |
24 VDC |
|
輸出的總電流 |
|
|
最大 4 A 最大 3 A |
|
最大 2 A |
|
電氣隔離 |
|
|
支持 |
|
支持 8 |
|
最大電位差
|
75 VDC/60 VAC |
|
絕緣測試電壓 |
500 VDC |
|
電流消耗
|
最大 80 mA 最大 80 mA |
|
模塊功率損耗 |
典型值 4.9 W |
|
狀態、中斷、診斷 |
|
|
狀態顯示 |
每個通道綠色 LED |
|
中斷 |
無 |
|
診斷功能 |
無 |
|
執行器選擇數據 |
|
|
輸出電壓
|
最小 L + (- 0.8 V) |
|
輸出電流 |
|
|
0.5 A 5 mA 到 0.6 A |
|
最大 0.5 mA |
|
輸出延時（阻性負載） |
|
|
最大 100 μs |
|
最大 500 μs |
|
負載電阻范圍 |
48 Ω 到 4 kΩ |
|
燈負載 |
最大 5 W |
|
兩個輸出并聯 |
|
|
支持（僅限同組輸出） |
|
不支持 |
|
控制數字量輸入 |
支持 |
|
切換頻率 |
|
|
最大 100 Hz |
|
最大 0.5 Hz |
|
最大 10 Hz |
|
斷路時內部感應電壓限制值 |
典型值 L + (-53 V) |
|
輸出短路保護 |
支持，電子型 |
|
典型值 1 A |
|
執行器的接線 |
使用 20 針前連接器 |
