| 種類 | 光電 | 加工定制 | 是 |
|---|---|---|---|
| 制作工藝 | 集成 | 品牌 | 臺灣超榮C0RON |
| 型號 | GF2新型光電傳感器 | 輸出信號 | 模擬型 |
| 分辨率 | 100 | 材質 | 塑膠 |
| 材料晶體結構 | 單晶 | 材料物理性質 | 絕緣體 |
| 漂移 | ******* | 靈敏度 | 1***** |
| 線性度(%F.S.) | **** | 遲滯(%F.S.) | *** |
| 重復性(%F.S.) | ** | 防護等級 | IP65 |

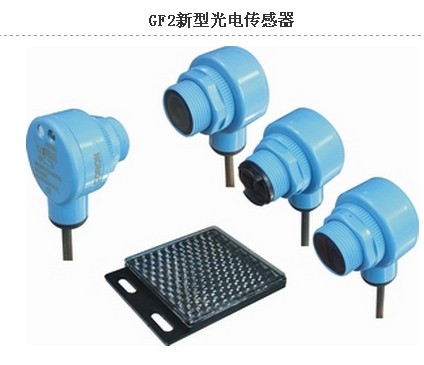

◆安裝方便的DINM18螺紋圓柱形光電傳感器
◆安裝調整方便，外有M18螺紋。
◆可靠性好，殼體內充滿了樹脂，耐振性好。
◆放大器內藏，響應速度快，動作復位時間均在1ms以下
◆具備抗相互干擾功能。
◆具有短路保護和電源極性保護功能
◆亮動、安動可通過控制線進行選擇。
■型號及性能
|
檢出方式 |
擴散對射式 |
鏡面反射式 |
擴散對射式 |
||||
|
NPN |
GF2-T10 |
GF2-R10 |
GF2-D10 |
GF2-D11 |
GF2-D12 |
||
|
PNP |
GF2-T10-P |
GF2-R10-P |
GF2-D10-P |
GF2-D11-P |
GF2-D12-P |
||
|
檢出距離 |
0-8m |
0-3m |
0-10cm |
0-20cm |
0-50cm |
||
|
標準檢出物 |
不透明體φ15mm |
不透明體φ60mm |
無光澤白紙100×100mm |
||||
|
電源電壓 |
DC12-24V±10% 脈動（P-P）10%以下 |
||||||
|
消耗電流 |
40mA以下 |
30mA以下 |
|||||
|
回差距離 |
······ |
檢出距離的15%以下 |
|||||
|
響應時間 |
動作、復位時間均在1ms以下 |
||||||
|
輸出 |
NPN |
NPN集電極開路輸出：灌入電流100mA，殘余電壓1.2V |
|||||
|
PNP |
PNP集電極開路輸出：拉出電流100mA，殘余電壓1.2V |
||||||
|
光源 |
紅外LED |
||||||
|
指示燈 |
動作指示燈紅色，電源指示燈綠色 |
||||||
|
靈敏度調節 |
帶電位器 |
||||||
|
輸出狀態 |
亮動、暗動可通過線纜選擇 |
||||||
|
環境溫度 |
工作時：-10-+55℃（但不結冰），保存時：-30-+70℃ |
||||||
|
環境濕度 |
工作時35-85%RH，保存時35-85% |
||||||
|
耐環境光 |
白熾光受光面照度3000Lx。太陽光受光面照度10000Lx |
||||||
|
抗振動 |
振頻： 10~55HZ，振幅：1.5mm, X、Y、Z方向各2小時 |
||||||
|
抗沖擊 |
加速度：500m/s約g，X、Y、Z方向各3次 |
||||||
|
絕緣電阻 |
DC500V，2MΩ以上 |
||||||
|
殼體材料 |
ABS工程塑料 |
||||||
|
防護等級 |
IP65 |
||||||
