CJX2-F150 接觸器

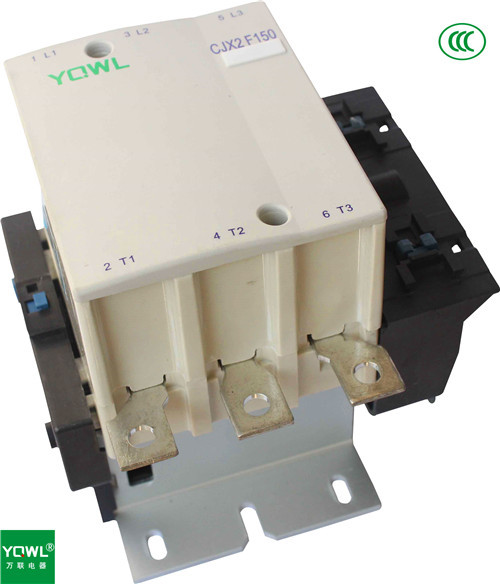

F系列交流接觸器【CJX2-F150】
一，交流接觸器使用范圍
交流接觸器(以下簡稱接觸器)，主要用于交流50Hz(或60Hz)，電壓至1000V，電流至115-800A的電路中，供遠距離接通和分斷電路、頻繁地起動和控制交流電動機之用，并可與適當?shù)臒崂^電器組成電磁起動器以保護可能發生操作過負荷的電路。
符合標準：GB 14048.4、IEC 60947-4-1，。
二、交流接觸器特點
1，可以采用積木式安裝方式加裝輔助觸頭組、空氣延時頭(其延時范圍見表4)、熱繼電器等附件，組合成多種派生產品
2，浪涌抑制器具有顯著的浪涌脈沖抑制功能，與CJX2系列接觸器配合使用，能有效保護接觸器，延長使用壽命。并能避免浪涌脈沖對PC等相關電子控制系統的干擾。
3， 接觸器具有體積小、重量輕、功耗小、壽命高、安全可靠等特點。
4， 接觸器本體在32A及以下有一對常開或常閉輔助觸頭，40A及以上有一對常開和常閉輔助觸頭。另外可在頂部加裝F4輔助觸頭組 (兩組或四組)或空氣延時頭，兩側加裝NCF1-11C各一個其組合情況。
5， 接觸器除用螺釘安裝外，還可以用35mm(CJX2-09~95)和75mm(CJX2-40~95) 型標準卡軌安裝。
三、交流接觸器正常工作條件和安裝條件
1， 周圍空氣溫度為：-5℃~+40℃，24小時內其平均值不超過+35℃。
2， 海拔高度：不超過2000m。
3， 大氣條件：最高溫度+40℃時，空氣的相對濕度不超過50%；在較低溫度下可以允許有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4， 污染等級：3級。
5， 安裝類別：Ⅲ類。
6， 安裝條件：安裝面與垂直面傾斜度不大于±5°。
7， 沖擊振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。
F系列交流接觸器【CJX2-F150】
四、交流接觸器的作用
交流接觸器的承載電流很大，一般是內部的吸合線圈來控制它的動作與否，而控制線圈又由與它串接的各種類型的繼電器來操作，打雷之后會跳閘的是因為交流接觸器的繼電器帶有過流或接地保護功能，當線路上落有雷電，它會控制交流接觸器動作，切斷負荷電源，來保護設備，以免被高電壓，大電流損壞或是接地發生安全危險 1 用途的分類
接觸器是一種自動化的控制電器。接觸器主要用于頻繁接通或分斷交、直流電路，具有控制容量大，可遠距離操作，配合繼電器可以實現定時操作，聯鎖控制，各種定量控制和失壓及欠壓保護，廣泛應用于自動控制電路，其主要控制對象是電動機，也可用于控制其它電力負載，如電熱器、照明、電焊機、電容器組等。 接觸器按被控電流的種類可分為交流接觸器和直流接觸器。這里主要介紹常用的交流接觸器。交流接觸器又可分為電磁式和真空式兩種。
2 型號說明
(1)以上型號為標準型號，近年來，新開發了B系列交流接觸器，其型號為BXX。 (2)電磁式交流接觸器型號為CJ。真空式交流接觸器型號為CZ。 3 電磁式交流接觸器的結構和工作原理 (1)結構：
接觸器主要由電磁系統、觸點系統、滅弧系統及其它部分組成。
①電磁系統：電磁系統包括電磁線圈和鐵心，是接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。
②觸點系統：觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分斷主回路，控制較大的電流，而輔助觸點是在控制回路中，以滿足各種控制方式的要求。
③滅弧系統：滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。為了迅速熄滅斷開時的電弧，通常接觸器都裝有滅弧裝置，一般采用半封式縱縫陶土滅弧罩，并配有強磁吹弧回路。 ④其它部分：有絕緣外殼、彈簧、短路環、傳動機構等。 (2)工作原理： 當接觸器電磁線圈不通電時，彈簧的反作用力和銜鐵芯的自重使主觸點保持斷開位置。當電磁線圈通過控制回路接通控制電壓(一般為額定電壓)時，電磁力克服彈簧的反作用力將銜鐵吸向靜鐵心，帶動主觸點閉合，接通電路，輔助接點隨之動作。
售后服務
真誠地感謝您選用本公司產品，它將幫您節電，為您省錢帶給您豐厚的效益。為了確保您的使用，請務必在安裝前仔細閱讀
本“使用說明書”。
本公司對產品的質量承諾是：在正常使用條件和電壓未超標情況下使用，保用期為十八個月，時間自銷售之日起計算。如十八個月內產品有質量問題，本公司將給予免費修理或調換。如因設計不規范或違規操作造成的產品損壞不屬保用之列，其責自負。
