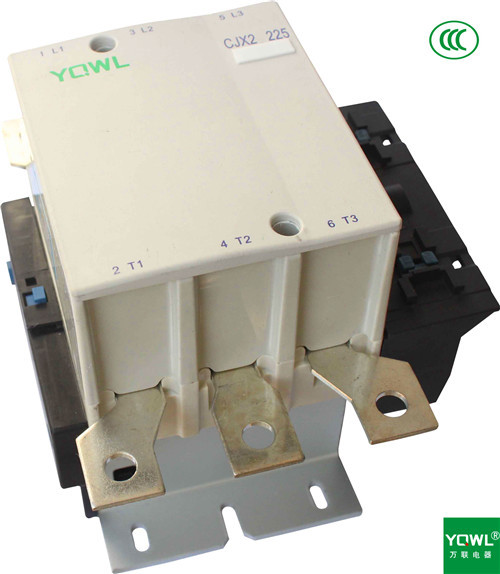

[]CJX2-F225]
一、用途與規格
● CJX2F（LC1-F225）系列交流接觸器（以下簡稱接觸器）適用于交流50或60赫茲，電壓至1000伏，電流至780安以下的電路中，供遠距離接通與分斷電路及頻繁起動、控制交流電動機。接觸器還可與輔助頭組，空氣延時頭，機械聯鎖機構等附件，組成延時接觸器、機械聯鎖接觸器、星三角起動器。并且可以和熱繼電器組成磁力起動器。
二、使用環境
●環境溫度：-25～+40℃
●海拔高度：不超過300mm
●空氣相對濕度：在+40℃時不超過50%；在較低溫度下可以有較高的相對濕度；在+25℃地不超過90%；并考慮到發生在產品表面上的凝露
●使用環境：應避免引起爆炸危險的介質，及腐蝕金屬和破壞絕緣的有害氣體和導電塵埃的環境中使用
●安裝位置：安裝面與垂直面的傾斜度不超過±30℃
●沖擊與振動：產品應安裝和使用在無顯著搖動，沖擊和振動的地方
三、產品優點
●產品符合IEC、NFC、VDE、BS等一些先進國家的標準及中國GB14048-4標準。能在世界任何國家和地區及相對惡劣環境中使用
●技術經濟指達到當代世界先進水平，具有體積小、重量輕、能耗低、壽命長、能派生、互換維修方便
●產品在通電吸合及斷電釋放過程中的動作可靠性，在當代同類用途產品中處于領先地位。
接觸器 115-780A
接觸器
型號 約定發熱
電流A 額定工作電流 A 可控制的三相鼠籠型電動機的最大功率kw 重量
kg 機械壽命 AC-3電壽命 配用的熔斷器
380V 660V 1000V 220V 380V 660V 1000V 操作頻率 次數 操作頻率 次數 型號 額定電流
CJX2-F115
200 115 65 40 KW KW KW KW 3.6 1200 300 1200 120 RT16-2 250
30 55 80 65
HP.Ch HP.Ch HP.Ch HP.Ch
40 75 110 85
CJX2-F150 220 150 80 50 KW KW KW KW 3.7 1200 300 1200 120 RT16-2 355
40 75 100 65
HP.Ch HP.Ch HP.Ch HP.Ch
53 100 136 85
CJX2-F185 275 185 95 65 KW KW KW KW 4.6 600 300 1200 60 RT16-3 425
55 90 110 100
HP.Ch HP.Ch HP.Ch HP.Ch
75 125 150 135
CJX2-F225 315 225 115 80 KW KW KW KW 4.7 600 300 600 60 RT16-3 500
68 110 129 100
HP.Ch HP.Ch HP.Ch HP.Ch
90 150 175 136
CJX2-F265 350 265 150 95 KW KW KW KW 7.1 600 100 300 30 RT16-3 630
75 132 160 147
HP.Ch HP.Ch HP.Ch HP.Ch
100 180 220 200
CJX2-F330 400 330 185 115 KW KW KW KW 8.5 600 100 300 30 RT16-4 800
100 165 220 160
HP.Ch HP.Ch HP.Ch HP.Ch
135 221 300 220
CJX2-F400 500 400 225 150 KW KW KW KW 8.5 600 100 300 30 RT16-4 800
115 200 280 185
HP.Ch HP.Ch HP.Ch HP.Ch
155 270 380 250
CJX2-F500 700 500 265 185 KW KW KW KW 10.8 600 100 300 30 RT16-4 1000
147 250 335 335
HP.Ch HP.Ch HP.Ch HP.Ch
200 340 450 450
CJX2-F630 1000 630 330 225 KW KW KW KW 17.4 600 100 300 30 RT16 12502)
200 335 450 425
HP.Ch HP.Ch HP.Ch HP.Ch
270 450 610 570
CJX2-F780 1500 780 450 300 KW KW KW KW 40 600 100 300 30 RT16 160
220 400 475 450
HP.Ch HP.Ch HP.Ch HP.Ch
300 540 635 605
CJX2F a P Q Q1 S Φ f b b1 M N c L G G1 Φ1 H Z Y X1
500V≤ >500V
7802 389 160 100 129 60 M12 201 435 280 400-348 202 255 165 240 - 10.5 180 60.5 88.5 20 30
780 704 160 192 192 60 M12 201 435 280 400-348 202 255 165 240 - 10.5 180 91 133 20 30
7804 864 160 192 192 60 M12 201 435 280 400-348 202 255 165 240 190 10.5 180 91 103 20 30
CJX2F a P Q Q1 S Φ f b P1 M N c L G G1 Φ1 H Z Y X1
500V≤ >500V
780 704 160 192 192 60 M12 201 435 81-101 400-348 202 255 165 240 - 10.5 180 91 133 20 30
7804 864 160 192 192 60 M12 201 435 81-101 400-348 202 255 165 240 190 10.5 180 91 103 20 30
接觸器 115～780A 附件和備用件
主觸頭（每極：2個靜觸頭，1個動觸頭，2個偏轉板，1個后板，緊固螺釘及墊圈）
類型 類型 型號 替換 參考型號 重量
CJX2-F4002 LA5-F400802 2極 LA5-F400802 1.350
CJX2-F5002 LA5-F500802 2極 LA5-F500802 1.950
CJX2-F6302 LA5-F630802 2極 LA5-F630802 1.350
CJX2-F115，F150
LA5-F115803 3極 LA5-FF431 0.270
CJX2-F185，F225 LA5-F185803 3極 LA5-FG431 0.350
CJX2-F265 LA5-F265803 3極 LA5-FH431 0.660
CJX2-F330，F400 LA5-F400803 3極 LA5-F400803 2.000
CJX2-F500 LA5-F500803 3極 LA5-F500803 2.950
CJX2-F630 LA5-F603803 3極 LA5-F603803 6.100
CJX2-F780/800 LA5-F800801 1極 LA5-F780801（1） 1.700
LA5-F800803 3極 LA5-F780803 13.200
CJX2-F1504，F1154 LA5-F115804 4極 LA5-FF441 0.360
CJX2-F1854，F2254 LA5-F185804 4極 LA5-FG441 0.465
CJX2-F2654 LA5-F265804 4極 LA5-FH441 0.880
CJX2-F3304，F4004 LA5-F400804 4極 LA5-F400804 2.700
CJX2-F5004 LA5-F500804 4極 LA5-F500804 3.900
CJX2-F6304 LA5-F603804 4極 LA5-F603804 8.150
CJX2-F7804 LA5-F800801 1極 LA5-F780801（1） 4.700
LA5-F800804 4極 LA5-F780804 17.300
