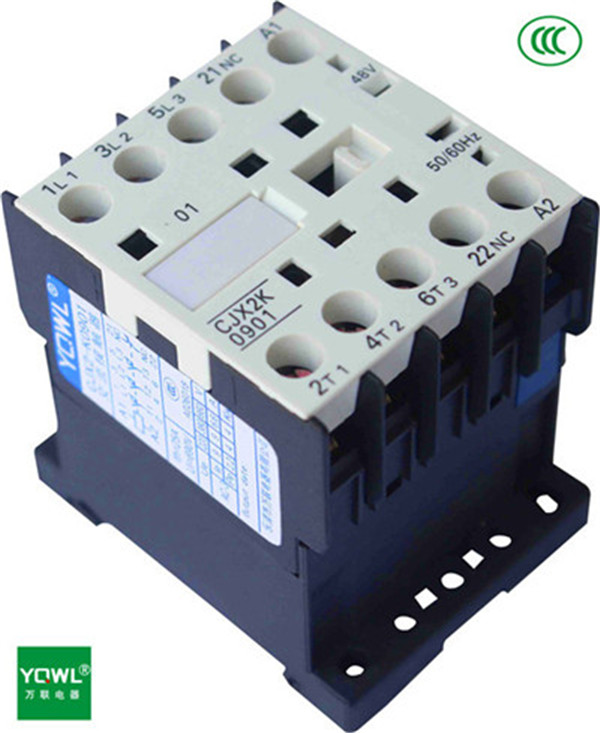

CJX2-K系列交流接觸器 ,產品符合GB14048.4標準。適用于交流50HZ（或60HZ），工作電壓至690V，電流至12A及以下的電路中，供遠距離接通分?jǐn)嚯娖骷邦l繁起動，控制交流電動機。接觸器還可方便地加裝輔助觸頭組，和適當?shù)臒崂^電器組合，保護可能發生過負載的電路之用。線圈分交流控制和直流控制兩種，兩臺接觸器可組成機械連鎖接觸器。 該接觸器采用橫動式雙斷點、附件模塊化及零飛弧設計。組合功能強、體積小、性能可靠、完全可替代法國TE公司LC1-K、LC2-K、LP1-K，LP2-K系列進口產品，并廣泛應用在微電子接口電路中作信號放大轉換之用。
二、型號及其含義及技術參數
【主要技術參數】
型號 額定工作電流A（380V） AC-3使用類別
控制功率KW 觸頭數量（1）
220V 380V/415V 440V/550V 600V
CJX2-K06 6 1.5 2.2 3 3 3P+NC 3P+NO
CJX2-K09 9 2.2 4 4 4 3P+NC 3P+NO
CJX2-K12 12 3 5 5 5 3P+NC 3P+NO
參數 型號 CJX2-K06 CJX2-K09 CJX2-K12
AC-3使用類別下 380V 6 9 12
額定工作電流A 66V 5 7.5 10
約定發熱電流A 16 20 20
額定工作電壓(Ue)V 380 660
額定絕緣電壓(Ui)V 690
AC-3
(6le le) 電壽命(次) 0.5×106
操作頻率h-1 1200
AC-4
(6le le) 電壽命(次) 10×104
操作頻率h-1 300
機械壽命 3×106
輔助觸頭 約定發熱電流 6A
電壽命(次) AC-15(360VA) 0.5×106
DC-13(33W)
線圈參數 額定控制電壓(Us)V AC:12、24、45、110、220、380、 DC：12、24、45、110、220
吸合電壓 AC：0.85～1.1Us DC：0.85～1.1Us
釋放電壓 AC：0.1～0.75Us DC：0.2～0.75Us
線圈功率VA 吸合 40
保持 4
功耗 1.2W
吸合時間 6～18ms
釋放時間 5～23ms
功率因數 接通0.8、斷開0.3
三、使用環境及條件
周圍空氣溫度-5℃～+40℃
海拔不超過2000M
大氣條件:大氣相對溫度在周圍溫度為40℃時不超過 50%,在較低溫度下可以有效高的相對溫度最濕月的月平均最低溫度不超過+25℃,同時該月平均最大相濕度不超過90%,并考慮因溫度變化發生在產品表面上的凝露.
