| CJX2-F265交流接觸器,廠家供應CJX2-F265萬聯精品萬聯精英團隊于1996年10月開始投身經營交流接觸器工業自動化領域內的相關產品耗材和原材料并于2000年9月8日，注冊并正式成立樂清市萬聯電器有限公司. 在這短短的十年里公司產品的經營范疇不斷豐富，品質監控不斷完善，服務不斷精進，公司規模不斷壯大。如今萬聯以研發出了CJX2-F系列三級交流接觸器、,并與互聯網進行充分的融合，建立起涵蓋國際龐大的網絡營銷系統，團隊實力專業、強大。 |
一、220V CJX2-F265交流接觸器范圍
CJX2-F系列交流接觸器主要用于交流50Hz或60Hz、額定工作電壓1000V，在AC-3使用類別下，額定工作電流至115-800A的電力系統中，供遠距離接通和分斷電路及頻繁地起動和控制交流電動機。并可與適當?shù)臒徇^載繼電器或電子式保護裝置組合成電磁起動器，以保護可能發生過載的電路
二、結構特性

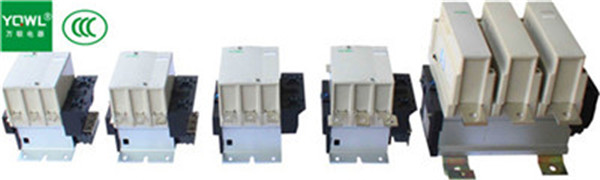

220V CJX2交流接觸器CJX2-F265接觸器，積小、重量輕、壽命長、功耗小，可按要求組合派生，可配置積木式輔助觸頭組、空氣延時頭、機械聯鎖機構等附件，組成延時接觸器、機械聯鎖接觸器、星三角起動器，并且可以和熱過載繼電器直接插接安裝組成電磁起動器。產品除螺釘安裝外，還可用35mm（75mm）標準導軌安裝。
型號 CJX1-115 CJX1-150 CJX1-170 CJX1-205 CJX1-245 CJX1-300 CJX1-410 CJX1-475 CJX1-620
額定工作電流
A 380V AC-3 115 150 170 205 245 300 410 475 620
AC-4 52 60 75 85 105 217 135 147 180
660V AC-3 86 107 110 130 170 325 305 355 460
AC-4 49 61 69 80 90 118 135 145 170
約定發熱電流 A 250 250 250 275 315 400 500 700 1000
可控三相鼠籠電動機功率AC-3 KW 220V 30 40 55 63 75 100 110 147 200
380V 55 75 90 110 132 160 200 265 335
660V 80 100 110 129 160 220 280 335 450
操作頻率 次/h 電壽命 AC-3 600 300
AC-4 150
機械壽命 2400
電壽命 萬次 AC-3 600
AC-4 10
機械壽命 萬次
配用熔斷器型號 RT16-160 RT16-250 RT16-250 RT16-315 RT16-315 RT16-400 RT16-500 RT16-630 RT16-630
符合標準 GB/T14048.1 GB 14048.4 IEC 60947-4-1
三、技術參數
外形及安裝尺
.
單位為毫米
接觸器型號 Amax Bmax Cmax G H
CJX2-115/150/170 158 120 132 90/110 130
CJX2-185/205 170 174 185 80 110/120
CJX2-225/245 170 198 185 80 110/120
CJX2-300/330 213 206 219 96 110/120
CJX2-410 213 206 219 80 170/180
CJX2-475 213 237 232 80 170/180
CJX2-620/630 309 304 255 180 180/190
四、主要參數及技術性能
4.1 接觸器可與表1、表2中任一個附件組裝
輔助觸頭組
型號 觸頭數量
F4-02 2NC
F4-11 1NO+1NC
F4-20 2NO
F4-22 2NO+2NC
F4-40 4NO
F4-04 4NC
F4-13 1NO+3NC
F4-31 3NO+1NC
空氣延時頭
表2
型號 延時范圍 延時觸頭數量
LA2-D20 0.1s～3s 1NO+1NC
LA2-D22 0.1s～30s 1NO+1NC
LA2-D24 10s～180s 1NO+1NC
LA3-D20 0.1s～3s 1NO+1NC
LA3-D22 0.1s～30s 1NO+1NC
LA3-D24 10s～180s 1NO+1NC
五 、訂貨須知
訂貨時必須指出：
a、接觸器完整的名稱、型號；
b、線圈的額定控制電源電壓和頻率或代號；
c、臺需訂購F4輔助觸頭組或標準卡軌，應另外注明；
d、訂貨數量
六、接觸器作用是什么？
交流接觸器的承載電流很大，一般是內部的吸合線圈來控制它的動作與否，而控制線圈又由與它串接的各種類型的繼電器來操作，打雷之后會跳閘的是因為交流接觸器的繼電器帶有過流或接地保護功能，當線路上落有雷電，它會控制交流接觸器動作，切斷負荷電源，來保護設備，以免被高電壓，大電流損壞或是接地發生安全危險
