西門子CPUSR20模塊AC/DC/RLY訂貨號:6ES7 288-1SR20-0AA0
SIMATIC S7-200SMART, CPU SR20, STANDARD CPU, AC/DC/RELAY, ONBOARD I/O: 12 DI 24V DC; 8 DO RELAY 2A; POWER SUPPLY: AC 85 - 264 V AC AT 47 - 63 HZ, PROGRAM/DATA MEMORY: 20 KB全新的S7-200 SMART 帶來兩種不同類型的CPU 模塊，標準型和經濟型，全方位滿足不同行業、不同客戶、不同設備的各種需求。 標準型作為可擴展CPU 模塊，可滿足對I/O規模有較大需求，邏輯控制較為復雜的應用；而經濟型CPU 模塊直接通過單機本體滿足相對簡單的控制需求
銷售產品可以保證（全新原裝）（假一罰十）歡迎來電咨詢！
上海贊國自動化科技有限公司
24小時銷售服務熱線 ：18121417792
聯 系人：黃 工
電 話：021-31129608
傳 真：021-67633621
郵 箱：669309615@qq.com
Q Q ：669309615/850221188
地 址：上海市松江區思賢路1855弄91號
本公司銷售西門子PLC，西門子變頻器，西門子觸摸屏，西門子電線電纜，
西門子網卡，西門子軟啟動，西門子數控系統備件，價格優勢，備貨齊全！
西門子 SIMATIC 控制器系列是一個完整的產品組合，包括從最基本的智能邏輯控制器
LOGO！以及 S7 系列高性能可編程控制器，再到基于 PC 的自動化控制系統。無論多么
嚴苛的要求，它都能根據具體應用需求及預算，靈活組合、定制，并一一滿足。
SIMATIC S7-200 SMART 是西門子公司經過大量市場調研，為中國客戶量身定制的一款
高性價比小型 PLC 產品。結合西門子 SINAMICS 驅動產品及 SIMATIC 人機界面產品，
以 S7-200 SMART 為核心的小型自動化解決方案將為中國客戶創造更多的價值。
2
機型豐富，更多選擇
提供不同類型、I/O 點數豐富的CPU 模塊，單體I/O 點數最高可達60 點，可滿
足大部分小型自動化設備的控制需求。另外，CPU 模塊配備標準型和經濟型供用
戶選擇，對于不同的應用需求，產品配置更加靈活，最大限度的控制成本。
選件擴展，精確定制
新穎的信號板設計可擴展通信端口、數字量通道、模擬量通道。在不額外占用電
控柜空間的前提下，信號板擴展能更加貼合用戶的實際配置，提升產品的利用
率，同時降低用戶的擴展成本。

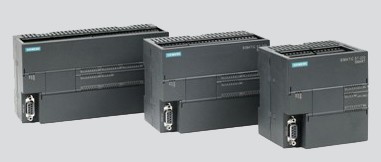

CPU 模塊
全新設計，性能卓越
全新的S7-200 SMART 帶來兩種不同類型的CPU 模塊，標準型和經濟型，全方位滿足不同行業、不同客戶、不
同設備的各種需求。標準型作為可擴展CPU 模塊，可滿足對I/O 規模有較大需求，邏輯控制較為復雜的應用；
而經濟型CPU 模塊直接通過單機本體滿足相對簡單的控制需求。
訂貨號 型號 訂貨數據
CPU模塊
6ES7 288-1SR20-0AA0 CPU SR20 標準型CPU模塊，繼電器輸出，220VAC供電，12輸入/8輸出
6ES7 288-1SR40-0AA0 CPU SR40 標準型CPU模塊，繼電器輸出，220VAC供電，24輸入/16輸出
6ES7 288-1ST40-0AA0 CPU ST40 標準型CPU模塊，晶體管輸出，24VDC供電，24輸入/16輸出
6ES7 288-1SR60-0AA0 CPU SR60 標準型CPU模塊，繼電器輸出，220VAC供電，36輸入/24輸出
6ES7 288-1ST60-0AA0 CPU ST60 標準型CPU模塊，晶體管輸出，24VDC供電，36輸入/24輸出
6ES7 288-1CR40-0AA0 CPU CR40 經濟型CPU模塊，繼電器輸出，220VAC供電，24輸入/16輸出
數字量擴展模塊
6ES7 288-2DE08-0AA0 EM DI08 數字量輸入模塊，8×24VDC輸入
6ES7 288-2DR08-0AA0 EM DR08 數字量輸出模塊，8×繼電器輸出
6ES7 288-2DT08-0AA0 EM DT08 數字量輸出模塊，8×24VDC輸出
6ES7 288-2DR16-0AA0 EM DR16 數字量輸入/輸出模塊，8×24VDC輸入/8×繼電器輸出
6ES7 288-2DT16-0AA0 EM DT16 數字量輸入/輸出模塊，8×24VDC輸入/8×24VDC輸出
6ES7 288-2DR32-0AA0 EM DR32 數字量輸入/輸出模塊，16×24VDC輸入/16×繼電器輸出
6ES7 288-2DT32-0AA0 EM DT32 數字量輸入/輸出模塊，16×24VDC輸入/16×24VDC輸出
模擬量擴展模塊
6ES7 288-3AE04-0AA0 EM AI04 模擬量輸入模塊，4輸入
6ES7 288-3AQ02-0AA0 EM AQ02 模擬量輸出模塊，2輸出
6ES7 288-3AM06-0AA0 EM AM06 模擬量輸入/輸出模塊，4輸入/2輸出
6ES7 288-3AR02-0AA0 EM AR02 熱電阻輸入模塊，2通道
信號板
6ES7 288-5CM01-0AA0 SB CM01 通信信號板，R485/R232
6ES7 288-5DT04-0AA0 SB DT04 數字量擴展信號板，2×24VDC輸入/2×24VDC輸出
6ES7 288-5AQ01-0AA0 SB AQ01 模擬量擴展信號板，1×12位模塊量輸出
技術參數
| 一般信息 | |
| 附帶程序包的 | |
| 工程系統 | STEP 7 Micro/WIN SMART |
| 顯示 | |
| 帶顯示屏 | 否 |
| 顯示屏規格 | 無 |
| 安裝方式/安裝 | |
| 可安裝導軌 | 是; 標準導軌 |
| 電源電壓 | |
| 電源的電壓類型 | 85V 到 264VAC |
| DC 24 V | 否 |
| AC 120 V | 是 |
| AC 230 V | 是 |
| 允許范圍，下限 (AC) | 85 V |
| 允許范圍，上限 (AC) | 264 V |
| 電源頻率 | |
| 允許的頻率范圍，下限 | 47 Hz |
| 允許的頻率范圍，上限 | 63 Hz |
| 輸入電流 | |
| 耗用電流，最大值 | 170 mA |
| 接通電流，最大值 | 9.6 A |
| 功率損失 | |
| 功率損失，最大值 | 14 W |
| 存儲器 | |
| 存儲器類型 | DDR |
| 類型 | 閃存 |
| 閃存 | 是 |
| RAM | 是 |
| 微型存儲卡 | 是 |
| 時間 | |
| 時鐘 | |
| 類型 | 硬件時鐘，未緩沖 |
| 硬件時鐘（實時時鐘） | 是 |
| 每日偏差，最大值 | 2 s |
| 緩沖持續時間 | 7 d |
| 數字輸入 | |
| 數字輸入端數量 | 12 |
| 輸入電壓 | |
| 輸入電壓類型 | DC |
| 額定值，DC | 24 V |
| 對于信號“0” | < 5 V DC |
| 對于信號“1” | +15 V 至 +30 V |
| 輸入電流 | |
| 對于信號“1”，典型值 | 4 mA; 典型值 |
| 導線長度 | |
| 屏蔽導線長度，最大值 | 500 m; 50 m 屏蔽，HSC 輸入端 |
| 未屏蔽導線長度，最大值 | 300 m |
| 數字輸出 | |
| 數字輸出端數量 | 8; 繼電器 |
| 輸出端的通斷能力 | |
| 電阻負載時的最大值 | 2 A |
| 照明負載時的最大值 | 30 W; DC 時 30 W，AC 時 200 W |
| 繼電器輸出端 | |
| 繼電器輸出端數量 | 8 |
| 最大操作循環數 | 10000000 |
| 導線長度 | |
| 屏蔽導線長度，最大值 | 500 m |
| 未屏蔽導線長度，最大值 | 150 m |
| 接口 | |
| RS 485 接口數量 | 1 |
| USB 接口數量 | 0 |
| 并行接口數量 | 0 |
| 20 mA 接口數量 (TTY) | 0 |
| RS 232 接口數量 | 0 |
| RS 422 接口數量 | 0 |
| 帶有光學接口 | 否 |
| 其他接口數量 | 0 |
| 工業以太網 | |
| 工業以太網接口數量 | 1 |
| EMV | |
| 抗靜態放電干擾的能力 | |
| 抗靜態放電干擾的能力符合 IEC 61000-4-2 | |
| 空氣放電時的試驗電壓 | 8 kV |
| 接觸放電時的試驗電壓 | 4 kV |
| 防護等級和防護類別 | |
| IP 20 | 是 |
| 標準、許可、證書 | |
| CE 標記 | 是 |
| 尺寸 | |
| 寬度 | 90 mm |
| 高度 | 100 mm |
| 深度 | 81 mm |
| 重量 | |
| 重量，約 | 367.3 g |
