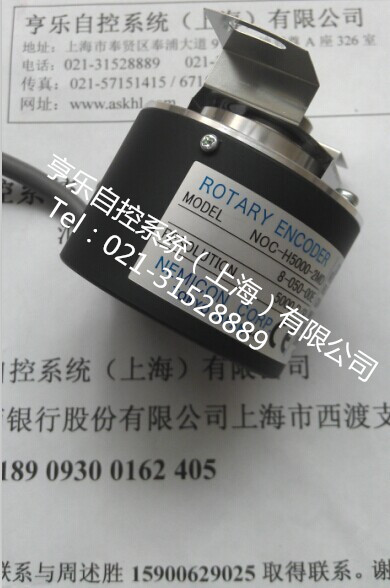

NEMICON編碼器NOC-H5000-2MD 8-050-00E
NOC-H5000-2MD編碼器的原理與應用
編碼器是一種將角位移轉換成一連串電數字脈沖的旋轉式傳感器，這些脈沖能用來控制角位移，如果編碼器與齒條或螺旋桿結合在一起，也可于控制直線位移。
編碼器中角位移的轉換采用了光電掃描原理。讀數系統是基于徑向分度盤的旋轉，該分度盤是由交替的透光窗口和不透光窗口構成的。此系統全部用一個紅外光源垂直照射，這樣光就把盤子和圖像投射到接收器表面上，該接收器覆蓋著一層光柵，稱為準直儀，它具有和光盤相同的窗口。接收器的工作是感受光盤轉動所產生的光變化，然后將光變化轉換成相應的電變化。
增量型編碼器NOC-H5000-2MD
增量型編碼器一般給出兩種方波，它們的相位差90度，通常稱為通道A和通道B。只有一個通道的讀數給出與轉速有關的信息，與此同時，通過所取得的第二通道信號與第一通道信號進行順序?qū)Ρ鹊幕A(chǔ)上，得到旋轉方向的信號。還有一個可利用的信號稱為Z通道或零通道，該通道給出編碼器軸的絕對零位。此信號是一個方波，其相位與A通道在同一中心線上，寬度與A通道相同。
增量型編碼器精度取決于機械和電氣的因素，這些因素有：光柵分度誤差、光盤偏心、軸承偏心、電子讀數裝置引入的誤差以及光學部分的不精確性，誤差存在于任何編碼器中。
編碼器如以信號原理來分，有增量型編碼器，絕對型編碼器。增量型編碼器(旋轉型)
NOC-H5000-2MD工作原理：
由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取,獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差（相對于一個周波為360度），將C、D信號反向
，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。
由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。
編碼器碼盤的材料有玻璃、金屬、塑料，玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，金屬碼盤直接以通和不通刻線，不易碎，但由于金屬有一定的厚度，精度就有限制，其熱穩定性就要比玻璃的差一個數量級，塑料碼盤是經濟型的，其成本低，但精度、熱穩定性、壽命均要差一些。
分辨率—編碼器以每旋轉360度提供多少的通或暗刻線稱為分辨率，也稱解析分度、或直接稱多少線，一般在每轉分度5~10000線。
NOC-H5000-2MD編碼器信號輸出：
信號輸出有正弦波（電流或電壓）,方波（TTL、HTL）,集電極開路（PNP、NPN）,推拉式多種形式，其中TTL為長線差分驅動（對稱A,A-;B,B-;Z,Z-）,HTL也稱推拉式、推挽式輸出，編碼器的信號接收設備接口應與編碼器對應。
信號連接—編碼器的脈沖信號一般連接計數器、PLC、計算機，PLC和計算機連接的模塊有低速模塊與高速模塊之分，開關頻率有低有高。
如單相聯接，用于單方向計數，單方向測速。
A.B兩相聯接，用于正反向計數、判斷正反向和測速。
A、B、Z三相聯接，用于帶參考位修正的位置測量。
A、A-，B、B-，Z、Z-連接，由于帶有對稱負信號的連接，電流對于電纜貢獻的電磁場為0，衰減最小，抗干擾最佳，可傳輸較遠的距離。
對于TTL的帶有對稱負信號輸出的編碼器，信號傳輸距離可達150米。
對于HTL的帶有對稱負信號輸出的編碼器，信號傳輸距離可達300米。
增量式編碼器的問題：
增量型編碼器存在零點累計誤差，抗干擾較差，接收設備的停機需斷電記憶，開機應找零或參考位等問題，這些問題如選用絕對型編碼器可以解決。
增量型編碼器的一般應用:
測速，測轉動方向，測移動角度、距離(相對)。
絕對型編碼器（旋轉型）
