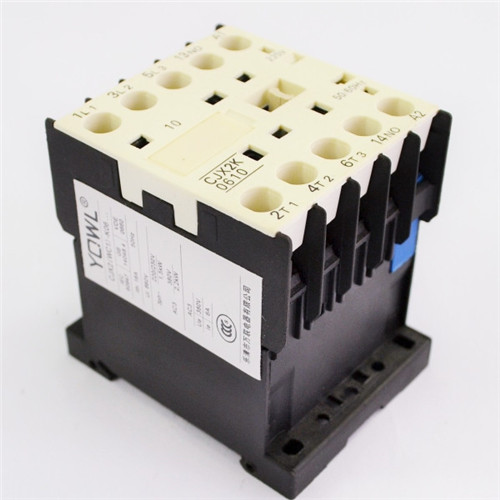

CJX2-K0601交流接觸器 低壓接觸器 廠家直銷 CCC品質
CJX2-K0601交流接觸器 低壓接觸器 廠家直銷 CCC品質 LC1-D0610/0601
【 CJX2-K0601交流接觸器】
結構特點
一、△ 動作機構為直動式，觸頭為雙斷點；
二、△ 組合功能，除安裝面外，其余各面均能加裝附件；
三、△ 兩側可加裝輔助觸頭組或聯鎖機構；
四、△ 上方可加裝輔助觸頭組或空氣延時頭；
五、△ 線圈接線端可加裝時間延時器等各種功能模塊。
六、【CJX2-K0601交流接觸器】工作條件和安裝條件
七、△ 周圍空氣溫度-5℃～+40℃；
八、△ 安裝地點海拔不超過2000m；
九、△ 最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低溫度下允許有較高的相對濕度，例如20℃時達到90%；對由于溫度變化偶爾產生的凝露應采取特殊的措施；
十、△ 污染等級為“污染等級3”；
十一、△ 安裝類別為“安裝類別Ⅲ”；
十二、△ 除用螺釘安裝外，還可采用35mm、75mm標準卡軌安裝。
十三、【CJX2-K0601交流接觸器】規格
■ 接觸器規格
型 號
額定工作電流A
AC-3 380V 控 制 功 率 KW 觸頭數量
220V 380V 415V 440V 660V
接觸器型號
amax Cmax C1 C2 a1
CJX2-09、12 47 82 115 134 73
CJX2-18 47 87 120 139 73
接觸器型號
amax Cmax C1 C2 a1
CJX2-25 59 97 130 149 85
CJX2-32 59 102 135 154 85
CJX2-38 59 102 135 154 85
接觸器型號
amax Cmax C1 C2 a1
CJX2-40、50、65 79 116 149 168 105
CJX2-80、95 87 127 160 179 113
十四、【 CJX2-K0601交流接觸器】訂貨須知
訂貨時應指出：接觸器的全型號、名稱、控制線圈的頻率、電壓及訂貨數量。
例：CJX2-K0601交流接觸器線圈電壓220V 、50HZ 100臺。
表示為06A接觸器輔助觸頭 為常閉的?？刂齐妷旱念l率為50HZ/60HZ,，電壓為220V，訂貨數量為100臺。
十五、其它
1、其他部件 包括反作用彈簧、緩沖彈簧、觸點壓力彈簧、傳動機構及外殼等。
2、電磁式接觸器的工作原理如下：
線圈通電后，在鐵芯中產生磁通及電磁吸力。此電磁吸力克服彈簧反力使得銜鐵吸合，帶動觸點機構動作，常閉觸點打開，常開觸點閉合，互鎖或接通線路。線圈失電或線圈兩端電壓顯著降低時，電磁吸力小于彈簧反力，使得銜鐵釋放，觸點機構復位，斷開線路或解除互鎖。
