NEMICON編碼器OVW2-036-2MHC內密控

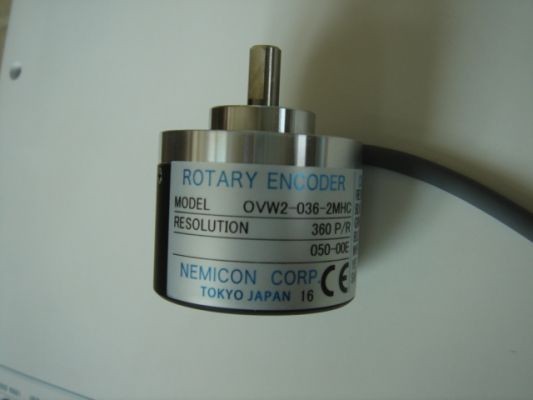

日本內密控增量式編碼器OVW2-036-2MHC
日本內密控編碼器(nemicon) OVW2系列編碼器特點：
●通用型、低成本、高性能的代表作
●外型尺寸：Ф38×30
●軸徑：Ф6/D型切口
●脈沖數：60P/R-3600P/R
●輸出信號：A相。B相。Z相
●電源電壓: DC5V或DC10.8-26.4V
●多種輸出方式 開放集電極輸出,長線驅動輸出,推拉輸出
● 產地：NIDEC NEMICON CORP. TOKYOJAPAN
內密控編碼器主要型號：
集電極輸出 推拉輸出 長線驅動輸出
OVW2-006-2MHC OVW2-006-2MHT OVW2-006-2MD
OVW2-01-2MHC OVW2-01-2MHT OVW2-01-2MD
OVW2-02-2MHC OVW2-02-2MHT OVW2-02-2MD
OVW2-03-2MHC OVW2-03-2MHT OVW2-03-2MD
OVW2-036-2MHC OVW2-036-2MHT OVW2-036-2MD
OVW2-04-2MHC OVW2-04-2MHT OVW2-04-2MD
OVW2-05-2MHC OVW2-05-2MHT OVW2-05-2MD
OVW2-06-2MHC OVW2-06-2MHT OVW2-06-2MD
OVW2-08-2MHC OVW2-08-2MHT OVW2-08-2MD
OVW2-09-2MHC OVW2-09-2MHT OVW2-09-2MD
OVW2-10-2MHC OVW2-10-2MHT OVW2-10-2MD
OVW2-1024-2MHC OVW2-1024-2MHT OVW2-1024-2MD
OVW2-12-2MHC OVW2-12-2MHT OVW2-12-2MD
OVW2-15-2MHC OVW2-15-2MHT OVW2-15-2MD
OVW2-18-2MHC OVW2-18-2MHT OVW2-18-2MD
OVW2-20-2MHC OVW2-20-2MHT OVW2-20-2MD
OVW2-2048-2MHC OVW2-2048-2MHT OVW2-2048-2MD
OVW2-25-2MHC OVW2-25-2MHT OVW2-25-2MD
OVW2-36-2MHC OVW2-36-2MHT OVW2-36-2MD
增量型編碼器OVW2-036-2MHC
增量型編碼器一般給出兩種方波，它們的相位差90度，通常稱為通道A和通道B。只有一個通道的讀數給出與轉速有關的信息，與此同時，通過所取得的第二通道信號與第一通道信號進行順序?qū)Ρ鹊幕A(chǔ)上，得到旋轉方向的信號。還有一個可利用的信號稱為Z通道或零通道，該通道給出編碼器軸的絕對零位。此信號是一個方波，其相位與A通道在同一中心線上，寬度與A通道相同。
增量型編碼器精度取決于機械和電氣的因素，這些因素有：光柵分度誤差、光盤偏心、軸承偏心、電子讀數裝置引入的誤差以及光學部分的不精確性，誤差存在于任何編碼器中。
編碼器如以信號原理來分，有增量型編碼器，絕對型編碼器。增量型編碼器(旋轉型)
OVW2-036-2MHC編碼器工作原理：
由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取,獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差（相對于一個周波為360度），將C、D信號反向
，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。
由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。
