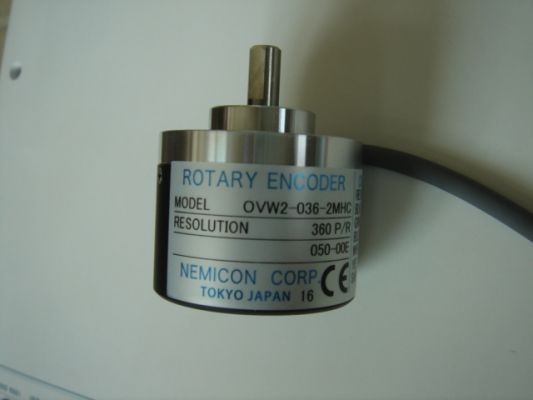

NEMICON編碼器OVW2-04-2MHC
內密控光電編碼器OVW2-04-2MHC
OVW2-04-2MHC編碼器工作原理：
由一個中心有軸的光電碼盤，其上有環形通、暗的刻線， 有光電發射和接收器件讀取，獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差（相對于一個周波為360度），將C、D信號反向，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。
由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。編碼器碼盤的材料有玻璃、金屬、塑料，玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，金屬碼盤直接以通和不通刻線，不易碎，但由于金屬有一定的厚度，精度就有限制，其熱穩定性就要比玻璃的差一個數量級，塑料碼盤是經濟型的，其成本低，但精度、熱穩定性、壽命均要差一些。
分辨率—編碼器以每旋轉360度提供多少的通或暗刻線稱為分辨率，也稱解析分度、或直接稱多少線，一般在每轉分度5~10000線。
編碼器是將信號或數據進行編制、轉換為可用以通訊、傳輸和存儲的信號形式的編碼器作用:用來作速度,位置,檢測反饋.例如: 主軸編碼器：反饋主軸實際轉速
編碼器一般都是用來定位。可以是直線定位，也可以是圓周定位。特別是在伺服系統里面，編碼器是必不可少的。另外，編碼器也可以用來檢測電機是不是按照系統設定的方向、速度在運行，起到一個監控的作用。
