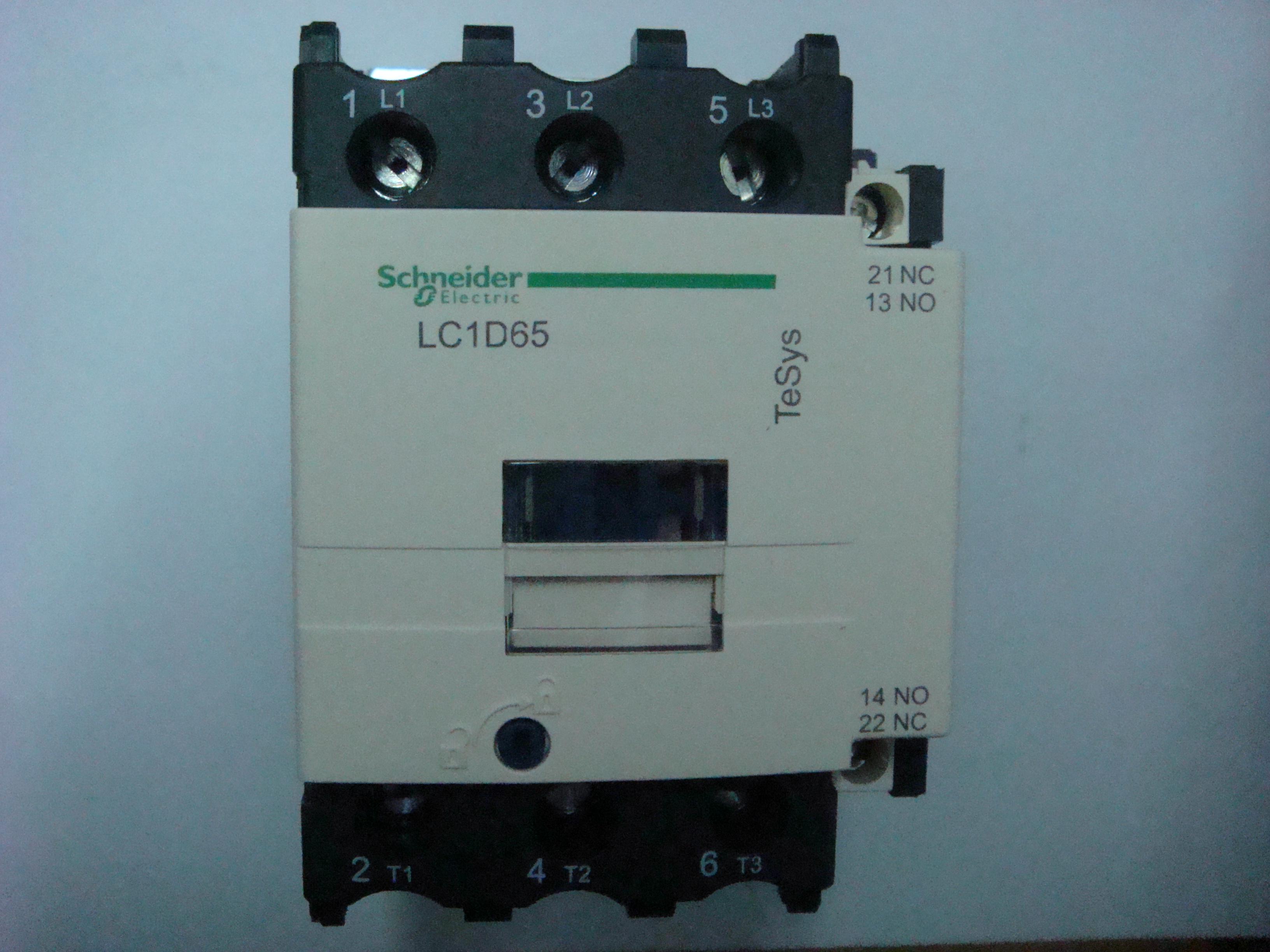

LC1-D245《適用范圍》
LC1系列交流接觸器主要用于交流50Hz（或60Hz），額定絕緣電壓為690V，在AC-3使用類別下額定電壓為380V時額定工作電流至95A的電路中，供遠距離接通和分?jǐn)嚯娐?，并可與適當?shù)臒徇^載繼電器組成電磁起動器以保護可能發生過負荷的電路。
LC1-D245《結構特征結構》
LC1系列交流接觸器結構：
接觸器主要由電磁系統、觸點系統、滅弧系統及其它部分組成。
①電磁系統：電磁系統包括電磁線圈和鐵心，是接觸器的重要組成部分，依靠它帶動觸點閉合與斷開。
②觸點系統：觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分?jǐn)嘀骰芈?，控制較大的電流，而輔助觸點是在控制回路中，以滿足各種控制方式的要求。
③滅弧系統：滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。為了迅速熄滅斷開時的電弧，通常接觸器都裝有滅弧裝置，一般采用半封式縱縫陶土滅弧罩，并配有強磁吹弧回路。
④其它部分：有絕緣外殼、彈簧、短路環、傳動機構等。
LC1-D245系列交流接觸器工作原理：當接觸器電磁線圈不通電時，彈簧的反作用力和銜鐵芯的自重使主觸點保持?jǐn)嚅_位置。當電磁線圈通過控制回路接通控制電壓(一般為額定電壓)時，電磁力克服彈簧的反作用力將銜鐵吸向靜鐵心，帶動主觸點閉合，接通電路，輔助接點隨之動作。
LC1-D交流接觸器型號含義：
LC1—D□□/□□
LC ——小型交流接觸器
1 ——設計序號
D ——動力配電系統用
–□——AC-3使用類別下額定工作電壓為380V時的額定工作電流
□—— 帶機械聯鎖加N (可逆接觸器)
/ □——常開輔助觸頭數
□——常閉輔助觸頭數
外形及安裝尺寸
斷路器的外形及安裝尺寸見表2和圖3
外形尺寸（表2）
|
技術/符號 |
A |
B |
C |
D |
E |
F |
G |
|
1P |
77±1 |
72±1.5 |
18±0.55 |
42±0.8 |
66±1 |
45±0.8 |
35±0.8 |
|
2P |
75±1.5 |
36±0.8 |
|||||
|
3P |
54±1 |
||||||
|
4P |
72±1 |
