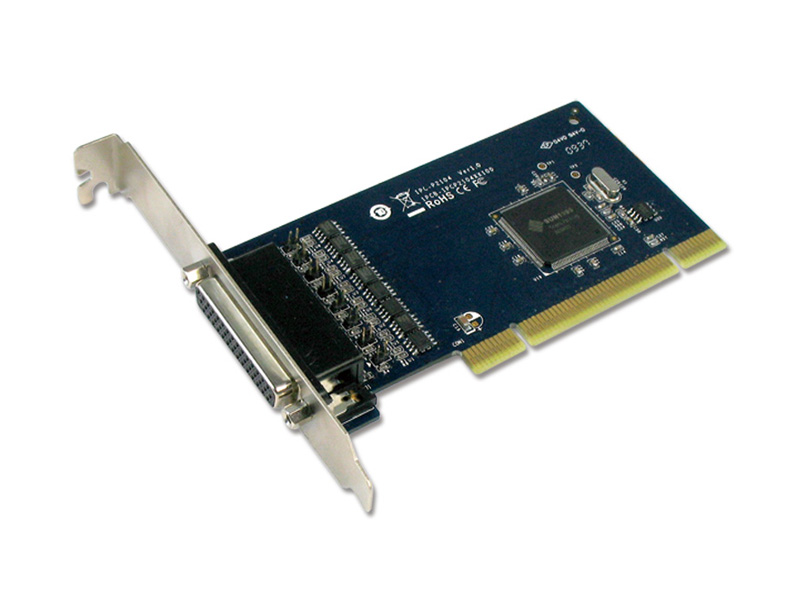

•擴充4個獨立的RS422/485串口速率可達921.6Kbps
•搭載高性能SUN1999 16C950 UART 控制芯片
•符合PCI 33MHz的版本3.0/2.3/2.2/2.1規范
•同時支持64位和32位的PCI總線插槽和3.3V&5V電源
•RS-422/485自動檢測和切換技術-跳線和軟件免費
•AHDC/CS™ 技術確保信號之間無干擾
•采用綠色環保的低功耗設計
•所有串口內嵌15KV ESD保護，符合IEC1000-4-2 標準
•即插即用，I/O地址和IRQ由BIOS分配
•通過CE, FCC, ROHS和 Microsoft WHQL 認證
•支持Microsoft Windows, Linux 和 DOS等系統
| 界面 | RS-422/485 |
| 控制器 | SUN1999 (16C950 UART Compatible) |
| Bus總線 |
Universal PCI 64/32bit 3.3V/5V
PCI Ver 3.0, 2.3, 2.2, 2.1
|
| 端口數 | 4口 |
| IRQ&IO | 系統定義 |
| FIFO | 128 byte (硬件) |
| 信號 |
RS-422: TxD+, TxD-, RxD+, RxD-, GND 4-wire RS-485: TxD+, TxD-, RxD+, RxD-, GND 2-wire RS-485: Data+, Data-, GND |
| 波特率 | 50 bps 到 921.6Kbps |
| 數據位 | 5,6,7,8 |
| 停止位 | 1,1.5,2 |
| 奇偶校驗 | even,odd,none,mark,space |
| 流量控制 | XON/XOFF(軟件) |
| 保護 |
±15KV ESD IEC61000-4-2 人體接觸(HBM)保護 ±15KV ESD IEC61000-4-2 空氣放點保護 ±8KV ESD IEC61000-4-2 接觸放點保護 |
| PCB板接口 | DB44母頭 |
| Windows Client | Windows XP/Vista/7/8/8.1 (X86/X64) |
| Windows Server | Windows 2000/2003/2008/2008 R2/2012/2012 R2 (X86/X64) |
| Windows Embedded | Windows CE5.0/6.0/XP Embedded/POSReady 2009/POSReady 7/Embedded System 2009/Embedded Standard 7 |
| Linux | Linux 2.4.x / 2.6.x / 3.x |
| DOS | DOS |
| FreeBSD | FreeBSD 5.3~5.5 / 6.0~6.4 |
| QNX | QNX 6.3.2/6.4.0 |
| * IBM OS/2 | WARP 3/WARP 4 |
| * SCO UnixWare | UnixWare 7.1.3/7.1.4/ Open Server 5.0.7/6.0 |
| * Sun Microsystems | Solaris 10 |
Note : “ * ” 表示只為專案服務
| 硬件 | EN55022 Class B, EN55024, EN61000-3-2, EN61000-3-3, FCC Part 15 Class B, RoHS |
| 軟件 |
Microsoft WHQL Windows •Windows Client: XP/Vista/7/8/8.1 (X86/X64) •Windows Server: 2000/2003/2008/2008 R2/2012/2012 R2 (X86/X64) |
| 工作環境 | 0 到 70°C (32 到 158°F) |
| 工作濕度 | 5% 到 95% RH |
| 儲存溫度 | -20 到 85°C(-4 到 185°F) |
| PCB尺寸 | 120*63毫米 |
| 擋板 | 標準擋板121毫米/低擋板80毫米 |
| 擋板位置數量 | 1 |
