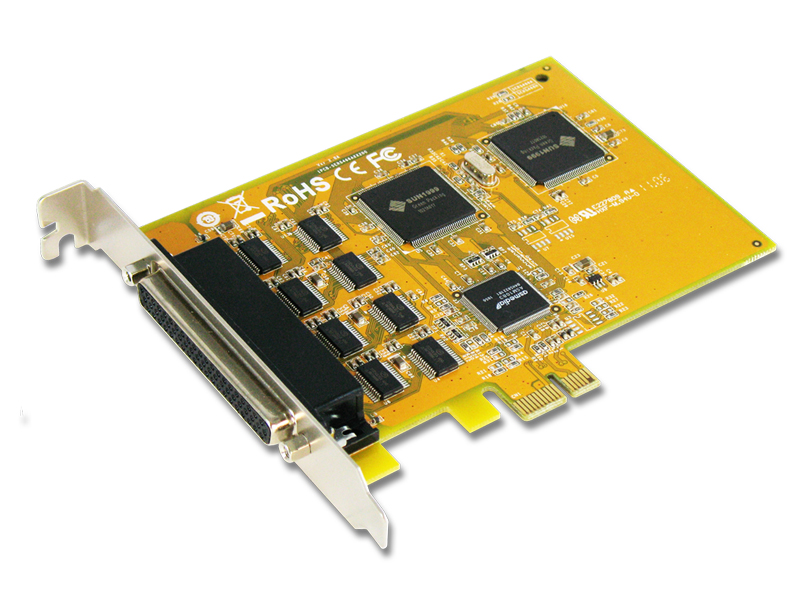

•擴充8個獨立的RS-232串口，速率可達到115.2Kbps
•搭載高性能SUN1999 16C950 UART 控制芯片
•兼容PCI Express Revision 1.1規格
•支持x1, x2, x4, x8, x16 (lane) PCI Express 總線
•晶體集成的自動流量控制有效避免數據丟失
•內嵌±15KV ESD 所有串口信號保護,符合IEC1000-4-2標準規范
•即插即用，I/O地址和IRQ由BIOS分配
•通過CE, FCC, ROHS和 Microsoft WHQL 認證
•支持Microsoft Windows, Linux, and DOS系統.
| 界面 | RS-232 |
| 控制器 | SUN1999 (16C950 UART Compatible) |
| Bus總線 | PCI Express one lane (x1) |
| 端口數 | 8口 |
| IRQ&IO | 系統分配 |
| FIFO | 128 byte (硬件) |
| 信號 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI |
| 波特率 | 50 bps 到 115.2 Kbps |
| 數據位 | 5,6,7,8 |
| 停止位 | 1,1.5,2 |
| 奇偶校驗 | None, Even, Odd, Space, Mark |
| 流量控制 | None,RTS/CTS(硬件) , XON/XOFF(軟件) |
| 保護 |
•±15KV ESD IEC61000-4-2 人體接觸(HBM)保護 •±15KV ESD IEC61000-4-2 空氣放點保護 •±8KV ESD IEC61000-4-2 接觸放點保護 |
| PCB板連接 | DB62母頭 |
| Windows Client | Windows XP/Vista/7/8/8.1 (X86/X64) |
| Windows Server | Windows 2000/2003/2008/2008 R2/2012/2012 R2 (X86/X64) |
| Windows Embedded | Windows CE4.2/5.0/6.0/XP Embedded/POSReady 2009/POSReady 7/Embedded System 2009/Embedded Standard 7 |
| Linux | Linux 2.4.x / 2.6.x / 3.x |
| DOS | DOS |
| FreeBSD | FreeBSD 5.3~5.5 / 6.0~6.4 |
| QNX | QNX 6.3.2/6.4.0 |
| * IBM OS/2 | WARP 3/WARP 4 |
| * SCO UnixWare | UnixWare 7.1.3/7.1.4/ Open Server 5.0.7/6.0 |
| * Sun Microsystems | Solaris 10 |
如有標注"* "之作業系統專案需求,可與三泰業務員聯系.
| 硬件 | EN55022 Class B, EN55024, EN61000-3-2, EN61000-3-3, FCC Part 15 Class B, BSMI: CNS13438, C-Tick: CISPR22 AS/NZS, RoHS |
| 軟件 |
Microsoft WHQL Windows •Windows Client: XP/Vista/7/8/8.1 (X86/X64) •Windows Server: 2000/2003/2008/2008 R2/2012/2012 R2 (X86/X64) |
| 工作環境 | 0 到 60°C (32 到 140°F) |
| 工作濕度 | 5% 到 95% RH |
| 儲存溫度 | -20 到 85°C(-4 到 185°F) |
| PCB尺寸 | 120*78毫米 |
| 擋板 | 標準擋板121 |
| 擋板位置數量 | 1 |
