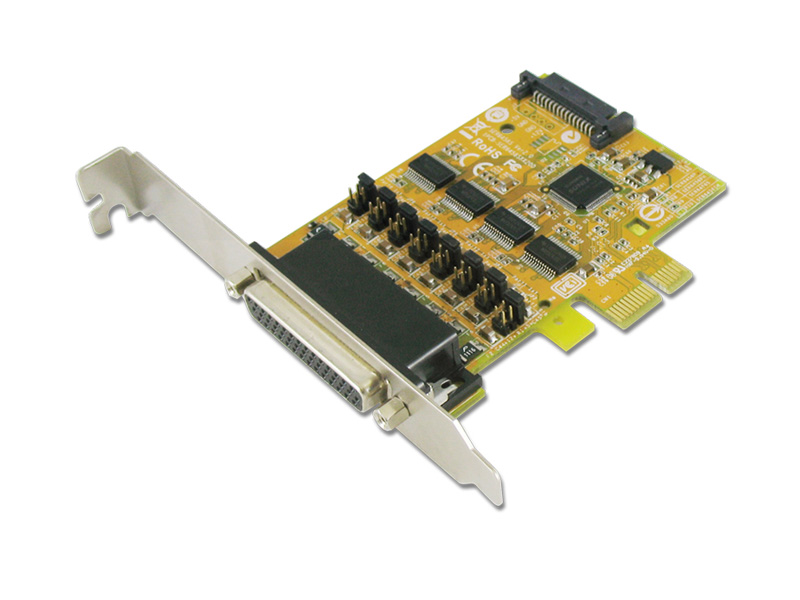

擴充4個獨立的RS-232串口，速率可達到115.2Kbps
•搭載高性能SUN2410 PCI Express16C950 UART 控制芯片
•兼容PCI Express Revision 2.0規格
•支持x1, x2, x4, x8, x16 (lane) PCI Express 總線
•通過串口第1針或第9針選擇+5 VDC和+12 VDC電源輸出
•系統內嵌SATA借口提供直流電源
•晶體集成的自動流量控制有效避免數據丟失
•內嵌±15KV ESD 所有串口信號保護,符合IEC1000-4-2標準規范
•即插即用，I/O地址和IRQ由BIOS分配
•通過CE, FCC, ROHS和 Microsoft WHQL 認證
•獲得美國發明專利：U.S.Pat.No.8,245,058
•獲得中國發明專利：ZL 2009 1 0054897.5
•支持Microsoft Windows, Linux, and DOS系統.
|
通過串口可以選擇5v或12V信號輸出
|
|
針對SUNIX帶電串口卡，用戶可以通過串口第1針或第9針選擇+5 VDC和+12 VDC電源輸出。此外，這款板卡還保留了原有的RS-232信號用于傳統應用。為確保電源穩定，方便，通過標準SATA電插, 系統供應直流電源。SUNIX帶電串口卡是專為想要連接串行外設而設計，無需使用額外的電源適配器。此技術獲得美國發明專利認證U.S.Pat.No.8,245,058及中國發明專利認證ZL 2009 1 0054897.5
|
品特性用圖1.gif)
|
|
可靠的電路保護
|
|
1.1安培的PTC （正溫度系數）自恢復保險絲能夠保護每一個RS-232端口。PTC只會在暫時允許超過1.1安培電流，之后才會被切斷。通常情況下， 若超過1.9安培，約15秒后，PTC會被切斷。如果有不尋常的負荷持續進行，PTC將為每個單獨的端口關閉電源。此外，為了滿足各種串行設備的用電需求，PCB電路設計了每個RS -232端口都可支持1100毫安輸出。
|
