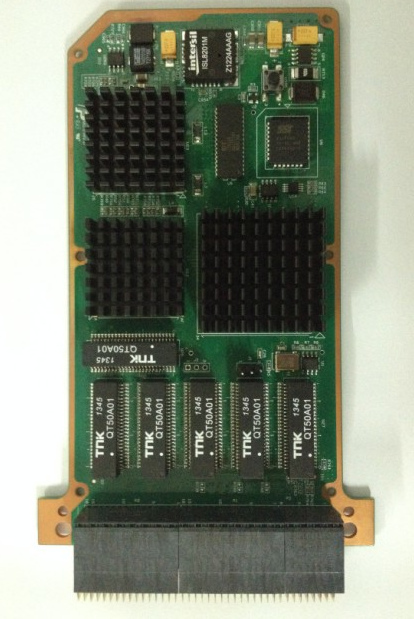

千兆以太網交換板符合OpenVPX 3U標準的控制板卡，面向高可靠、控制類應用領域。采用專用交換芯片設計，主要功能完成11路1000BASE-T標準及8路1000BASE-X標準的共19路千兆以太網交換功能。

1 技術指標

(1) 供電（2路）： ＋5V；＋3.3V(AUX)；

(2) 功耗： ≤ 25W；

(3) 質量： ≤ 500g；

(4) 幾何尺寸(3U)： 符合OpenVPX 3U標準；

(5) 應用層級： 二層

(6) 傳輸速率： 10/100/1000Mbps

(7) 交換方式： 存儲-轉發，各網絡節點對等交換

(8) 包轉發率： 按實測

(9) 傳輸模式： 全雙工/半雙工自適應

(10) QOS：

(11) 網絡管理：

2 外部接口

(1)電源輸入接口

2路電源輸入，5V供電經限流電阻引入，輸入的3.3VAUX為輔助供電，保留備用。

(2) 1000BASE-X接口

提供8路1000BASE-X接口，上層使用標準千兆以太網協議。

(3) 1000BASE-T接口

提供10路1000BASE-T接口，上層使用標準千兆以太網協議。

(4)IPMB 接口

I2C接口傳感器。傳輸電壓、溫度信息。
