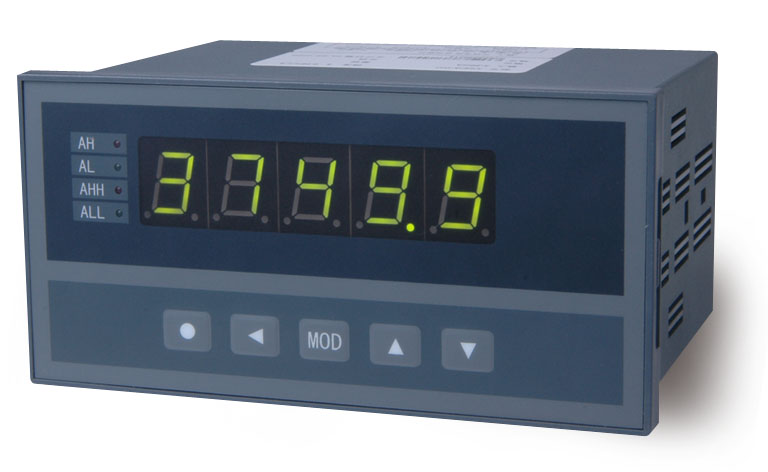

JM-C-3型智能轉速表監測儀保護儀
JM-C-3型智能轉速監控儀，配接CS-1磁阻轉速傳感器、CS-2齒輪轉速傳感器來監測機組的轉速。應用微處理芯片對信號進行處理，測量準確，性能穩定，能根據用戶的需要擴展功能。旋轉機械特別是蒸汽透平，轉速突然飛升是最危險的情況之一，有可能帶來災難性的后果。機組啟動、停止時的升、降速測量，如何快速通過臨界轉速，都是極其重要的，主要適用于電力、石油、化工等工業部門旋轉機械轉速的監控和保護。本裝置具有高度智能化，實現全面板操作，適宜長期在線監測，無需現場維護。
主要功能
汽輪機、水輪機、壓縮機、鼓風機等旋轉類機械的軸轉速的監視和保護.
功能說明：
1. 具有速度測量顯示功能，最大測速99999轉/分，五位數碼管顯示。
2. 報警功能，當所測速度超過任一報警設定值時，前面板相應報警指示燈亮，在后面板輸出開關信號，保護被監控設備。
3. 報警值、齒數、時間可通過前面板按鍵設置。
4. 對超速事件具有存儲功能，以備查詢。
5. 對傳感器或輸入電路故障具有指示功能。
6. 設有自檢功能
7. 設有電壓、電流輸出接口，可與計算機、DCS、PLC系統,無紙記錄儀等設備連接。
技術參數：
1. 輸入信號：CS-1磁阻轉速傳感器、CS-2齒輪轉速傳感器，正弦波或脈沖輸入，輸入電壓有效值0.3-20V
2. 顯示方式：3位數碼管顯示，±0.02%×n(n為顯示儀的示值r/min)±1個字
3. 測量范圍：1～99999轉/分，
4. 輸出接口:電流：4～20mA 負載≤500Ω，電壓：1～5VDC 負載≥5KΩ
4. 報警接點容量：AC220V/3A，DC28V/3A
6. 工作環境: 溫度：0～55℃相對濕度：≤95%
7. 工作電源：交流220VAC±10%
50Hz 功耗≤10W
8. 安裝方式: 盤式
9. 整機尺寸：144（寬）×72（高）×173（深）mm
10. 開孔尺寸：137（寬）×67（高）mm
訂貨指南：
1.VB-Z440型智能轉速監控儀必須配置CS-1磁阻轉速傳感器、CS-2齒輪轉速傳感器
2.選型代號：
VB-Z440—A□□—B□□—C□□—D□□—E□□
8800-S—A□□—B□□—C□□—D□□—E□□
量程選擇A□□：
電流輸出B□□：
0 1—— 4～20mA
傳感器選擇C□□：
0 1—— CS-1磁阻轉速傳感器
0 2——CS-2齒輪轉速傳感器
報警延遲D□□:
0 1—— 0.1秒
0 2—— 1秒
0 3—— 3秒
齒數選擇E□□：
0 1—— 48齒
0 2—— 60齒
