一、產品簡介：

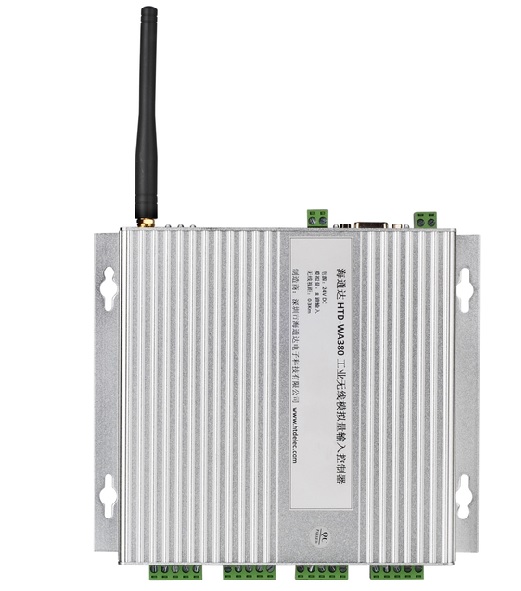

HTD-WD388是一款工業級無線開關量8路輸入8路輸出控制器，采用TI最新工業級高性能MCU。該控制器標配無線可視距離3Km（可定制10-20Km），無線功能采用可靠的無線傳輸機制，已廣泛代替有線的開關量傳輸，具有國際領先工業級自動化產品品質。
HTD-WD388工業無線開關量8路輸入8路輸出控制器，均可與同系列開關量輸入輸出控制器配套使用，如：HTD-WD305、HTD-WD308、HTD-WD30A等不同輸出路數的控制器配合使用?？蓪?shí)現點對點、點對多點、多點對點、多點對多點的靈活配置的工業網絡。
HTD-WD388工業無線開關量8路輸入8路輸出控制器支持?jǐn)?shù)據傳輸沖突檢測CSMA/CA及握手重傳機制，確保無線傳輸數據的可靠性。
HTD-WD388具有通道快速檢測功能，在控制器設置模式下，DI輸入通道觸發一次，對應的DO輸出通道狀態改變一次，方便現場檢測設備是否正常工作?？刂破鲄?shù)設置方便簡單。均可使用RFSET設置軟件，通過Uart 接口，可以設置工作頻點、空中速率、發射功率、串口速率和格式等。
二、技術參數：
1、HTD-WD388配置:8路開關量輸入，8路開關量輸出，均采用光耦隔離；
三、應用行業：
HTD-WD388工業無線開關量8路輸入8路輸出控制器，已大量應用于港口起重、冶金、水處理、市政供水、路燈控制、水泥生產、礦業等工業應用場合；主要用于控制風機、水泵等傳動設備的啟停；廣泛用于人機界面、plc、變頻器、空調、按鈕指示燈、電磁閥等各種設備數據的遠程無線采集、控制系統之中，具有高可靠性和高抗干擾能力。
四、方案應用：
HTD-WD388系列是工業級的無線開關量輸入輸出控制器，可以采集和輸出開關量信號，和上位機進行無線數據通訊，或者通過工業無線還原原來的開關量信號，能適應各種點對點、點對多點、多點對點、多點對多點的無線數據傳輸方式，具有通過工業無線方式完成現場干擾信號的隔離，具有收發一體、安裝方便、使用簡單、高性價比、高穩定性等特點。在工業應用場合，如：水處理、市政供水、石油化工、節能環保、水泥生產、AGV智能小車、生產車間、鋼鐵制造等各種場合設備的啟停，均可通過HTD-WD388工業無線開關量控制器來完成。具體幾種典型應用如下面所述：
1、 無線開關量一對一控制
如下圖所示，本地輸入控制器1開關SW1遠程控制輸出控制器2開關SW2，從而進行工業無線控制遠端設備的啟停，遠端設備開關SW2始終保持與本地開關SW1的狀態。
3、 無線開關量多對多控制
如下圖所示，控制器1 的開關可無線遠程控制器3、4 的繼電器輸出；同時控制器2 的開關也可無線遠程控制控制器3、4 的繼電器輸出?？刂破?、2 是HTD-WD304、HTD-WD308等輸出控制器，控制器3、4是HTD-WD340、HTD-WD380等輸入控制器。
4、 PLC或DCS無線開關量擴展
如下圖所示，上位機PLC通過工業無線管理模塊，可遠程管理多個無線開關量輸入輸出控制器，除了可以采集HTD-WD340、HTD-WD380等控制器的輸入通道外，還可以采集HTD-WD344、HTD-WD388 的輸入輸出通道狀態并控制輸出通道。
工業無線管理控制器1、2支持modbus 協議，可與PLC 通過RS485連接，PLC下均可掛HTD-WD344、HTD-WD388等無線開關量輸入輸出控制器。
