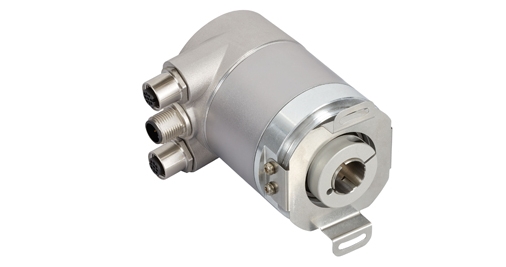

IXARC 旋轉編碼器
OCD-EC00B-0016-C100-PRM接口
接口以太網Modbus TCP
Profil TCP/IP, UDP, Modbus TCP (IEC 61158)
編程功能分辨率，預置，計數方向，傳輸模式：輪詢
模式，循環模式，同步模式
傳輸速率10 / 100 Mbit
接口周期時間≥ 10 ms
輸出
輸出驅動器Ethernet
電氣數據
電源電壓10 – 30 VDC（電源符合EN 50178）
功耗≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V
DC
功耗≤ 2.5 W
啟動時間< 250 ms
反極性保護是
短路保護是
EMC:發射干擾EN 61000-6-4
Printed at 9-10-2014 02:10
- 2 -
EMC:抗干擾EN 61000-6-2
MTTF 134 年，在60 °C下
工作壽命>10⁵ h
傳感器
技術光學
單圈分辨率13 位
分辨率 多圈12 位
多圈技術機械齒輪組（無需電池）
精度 (INL) ±0.0220° (14 – 16位), ±0.0439° (<13位)
認證 認證/壽命 碼制 碼二進制碼
環境規格
外殼防護等級 (軸) IP54, IP64 – IP67 (EN 60529)
外殼防護等級 (外殼) IP54, IP64 – IP67 (EN 60529)
工作溫度0 °C (32 °F) - +60 °C (+140 °F)
存儲溫度-40 °C (-40 °F) – +85 °C (+185 °F)
濕度98%相對濕度, 無凝結狀態
機械數據
外殼材料鋼
外殼涂層陰極防腐蝕防護（> 720小時耐鹽霧測試)
法蘭形式盲孔, ø 58 mm
法蘭材料鋁
軸的類型盲孔, 深度 = 30 mm
軸的直徑ø 14 mm (ø 0.55")
軸的材料不銹鋼 V2A (1,4305; 303)
轉子轉動慣量≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩≤ 5 Ncm @ 20 °C, (0.11 oz-in @ 68 °F)
最高機械速度≤ 12000 1/min
耐沖擊性≤100g (6毫秒半弦波, EN 60068-2-27)
持久的抗沖擊性≤10G（16毫秒半弦波，EN60068-2-29）
耐振動性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
長度106,7 mm (4.20")
Printed at 9-10-2014 02:10
- 3 -
重量470 g (1.04 lb)
電氣連接
連接方向徑向
連接器 1 M12, 公型, 5針, A碼
連接器 2 M12, 母型, 4針, D碼
連接計劃
信號連接器密碼數
Power Supply Connector 1 1
Power Supply Connector 1 2
GND Connector 1 3
GND Connector 1 4
PE Connector 1 5
Tx+ Connector 2 1
Rx+ Connector 2 2
Tx- Connector 2 3
Rx- Connector 2 4
Connector-View on Encoder
尺寸圖
Printed at 9-10-2014 02:10
- 4 -
所有尺寸均為[英寸]毫米。此信息和圖紙的目的只是為了在一般的介紹。請參閱“下載”部分進行了詳細的技術圖紙。© 弗瑞柏 FRABA B.V. 版權所
有。對于技術性誤差或疏漏，我們不承擔責任。產品規格的變更恕不另行通知。
