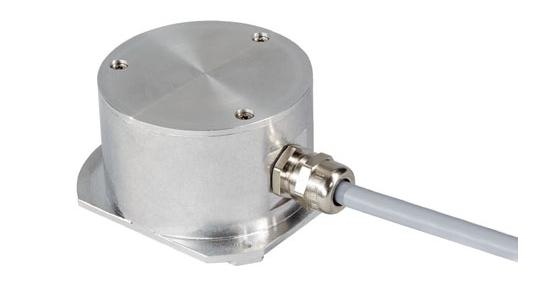

TILTIX 傾角儀
AGS030-2-S01-H0-ARW
一般數據
使用范圍雙軸方向位置和水平測量
測量范圍± 30°
絕對精度0.02°
分辨率0.01°
電氣數據
電源電壓10 – 30 VDC（電源符合EN 50178）
EMC:發射干擾EN 61000-6-4
EMC:抗干擾EN 61000-6-2
反極性保護是
短路保護是
環境規格
工作溫度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C
(+176 °F)
存儲溫度-40 °C (-40 °F) – +85 °C (+185 °F)
溫度漂移0.003°/ K
外殼防護等級IP54, IP64 – IP67 (EN 60529)
耐沖擊性≤300g（6毫秒半弦波，EN60068-2-27）
耐振動性10 - 150赫茲，2.5毫米的幅度，5g恒定加速度
機械數據
外殼類型1A3-70x84
外殼材料鋁
Printed at 11-10-2014 02:10
- 2 -
重量670 g (1.48 lb)
機械數據
MTTF 300 年
認證CE
接口
接口RS232
傳輸速率RS232:最小2400波特，最大57600波特
初始數據傳輸速率RS232:9600波特
電氣連接
連接類型電纜 10 m
電纜長度10 m [394"]
導線截面0.14 mm² / AWG 26
材料 / 類型PVC
電纜直徑6 mm (0.24 in)
最小彎曲半徑40 mm (1.57 in) 固定, 80 mm (3.15 in) 彎曲
尺寸圖
Printed at 11-10-2014 02:10
- 3 -
Printed at 11-10-2014 02:10
- 4 -
聯系
所有尺寸均為[英寸]毫米。此信息和圖紙的目的只是為了在一般的介紹。請參閱“下載”部分進行了詳細的技術圖紙。© 弗瑞柏 FRABA B.V. 版權所
有。對于技術性誤差或疏漏，我們不承擔責任。產品規格的變更恕不另行通知。
