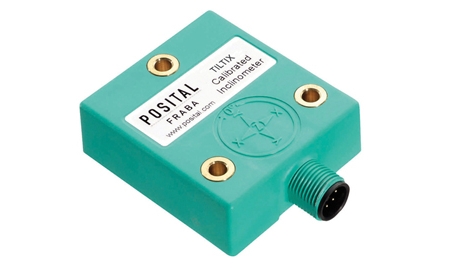

TILTIX 傾角儀
ACS-080-2-SV20-HE2-PM
一般數據
使用范圍雙軸方向位置和水平測量
測量范圍± 80°
絕對精度0.10°
分辨率0.01°
電氣數據
電源電壓10 – 30 VDC（電源符合EN 50178）
功耗（不帶負載） ≤ 0.7 W
EMC:發射干擾EN 61000-6-4
EMC:抗干擾EN 61000-6-2
反極性保護是
短路保護是
環境規格
工作溫度-40 °C (-40 °F) - +85 °C (+185 °F)
存儲溫度-40 °C (-40 °F) – +85 °C (+185 °F)
溫度漂移0.004°/ K
外殼防護等級IP54, IP64 – IP69K (EN 60529)
耐沖擊性≤100g (6毫秒半弦波, EN 60068-2-27)
耐振動性1.5 mm (10 Hz – 58 Hz) & ≤ 20 g (58 Hz to 2000 Hz)
機械數據
外殼類型1E3-47x52
Printed at 11-10-2014 02:10
- 2 -
外殼材料纖維增強型PBT （聚對苯二甲酸丁二醇酯）
灌封材料PUR電纜(聚氨酯材料)
重量100 g (0.22 lb)
機械數據
MTTF 300 年
認證CE
接口
接口模擬量 電壓 0-10 V + RS232
示教零點定位，正反方向設置，可編程測量范圍
建立時間125 ms
輸出類型電壓 0 – 10 V
最小負載電阻10 KΩ / 12 V DC
傳輸速率RS232:最小 1200波特，最大 115200波特
初始數據傳輸速率RS232:9600波特
線性度± 0.02%
電氣連接
連接類型連接器 M12
連接器M12, 公型, 8針, A碼
連接計劃
信號密碼數
Power Supply 1
GND 4
X-Axis, Voltage Output 5
Y-Axis, Voltage Output 7
Set1 6
Set2 8
RxD 2
TxD 3
所有尺寸均為[英寸]毫米。此信息和圖紙的目的只是為了在一般的介紹。請參閱“下載”部分進行了詳細的技術圖紙。© 弗瑞柏 FRABA B.V. 版權所
有。對于技術性誤差或疏漏，我們不承擔責任。產品規格的變更恕不另行通知。
