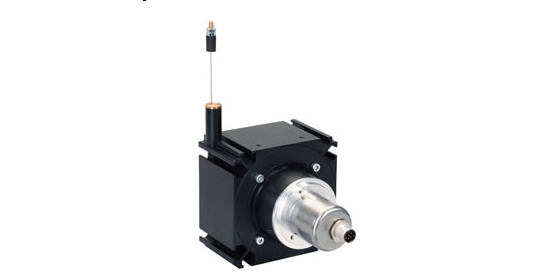

LINARIX 線性傳感器
LM0-S101G-1212-3F00-PAQ
一般數據
電源4.5 – 30 VDC（電源符合EN 50178）
功耗≤ 0.25 W
啟動時間< 250 ms
工作溫度-40 °C (-40 °F) - +85 °C (+185 °F)
重量980 g (2.16 lb)
外殼防護等級 (編碼器) ≥ IP64 / IP65
EMC:發射干擾EN 61000-6-4
EMC:抗干擾EN 61000-6-2
機械數據
最大測量長度3.0 m
線轂周長260 mm
線繩材質聚酰胺涂層的不銹鋼
線繩直徑0.80 mm
編碼器外殼材料鋼
拉線盒外殼的材料鋁
線位移的最大速度2.0 m / s
線繩最大加速度7.0 g
最大拉出力9.0 N
最小回縮力5.5 N
動作壽命300萬次循環
線繩連接M制螺紋
Printed at 9-10-2014 11:10
- 2 -
傳感器數據
技術磁電 (≤ 0.36°)
精度±0.02 % FSO
重復性±0.003 % FSO
分辨率 單圈12 位
分辨率 多圈12 位
近似線性分辨率63.5 μm
輸出碼制格雷碼
接口數據
通訊接口SSI帶預設
手動功能測量旋轉方向可以通過電纜或連接器進行設置
接口周期> 25 μs
電氣數據
時鐘輸入RS 422, 通過光電耦合器
時鐘速度100 kHz – 2 MHz
反極性保護是
短路保護是
MTTF 380.6 年在40 ℃下
電氣連接
連接方向軸向
接口M12, 公型, 8針, A碼
尺寸圖
Printed at 9-10-2014 11:10
- 3 -
聯系
所有尺寸均為[英寸]毫米。此信息和圖紙的目的只是為了在一般的介紹。請參閱“下載”部分進行了詳細的技術圖紙。© 弗瑞柏 FRABA B.V. 版權所
有。對于技術性誤差或疏漏，我們不承擔責任。產品規格的變更恕不另行通知。
