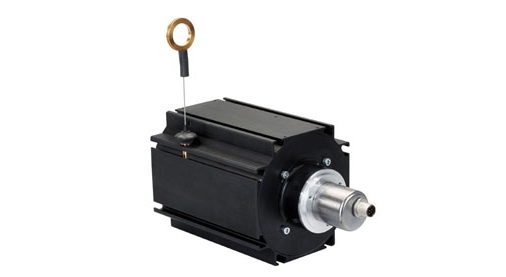

LINARIX 線性傳感器
LM0-AV001-0412-AH00-PAM
一般數據
電源12 – 30 VDC（電源符合EN 50178）
啟動時間< 250 ms
工作溫度-40 °C (-40 °F) - +85 °C (+185 °F)
重量2980 g (6.57 lb)
外殼防護等級 (編碼器) ≥ IP64 / IP65
EMC:發射干擾EN 61000-6-4
EMC:抗干擾EN 61000-6-2
機械數據
最大測量長度10.0 m
線轂周長315 mm
線繩材質聚酰胺涂層的不銹鋼
線繩直徑1.00 mm
編碼器外殼材料鋼
拉線盒外殼的材料鋁
線位移的最大速度2.0 m / s
線繩最大加速度6.0 g
最大拉出力21.0 N
最小回縮力8.0 N
動作壽命50萬次循環
線繩連接金屬環
傳感器數據
Printed at 9-10-2014 11:10
- 2 -
技術磁電 (≤ 0.36°)
精度±0.01 % FSO
重復性±0.001 % FSO
分辨率 單圈12 位
分辨率 多圈4 位
近似線性分辨率76.9 μm
輸出碼制模擬量電壓信號 0 – 5 V
接口數據
通訊接口電壓型模擬量
手動功能測量位置的起點和終點可以通過電纜或連接器進行設置
電氣數據
功耗Desc
最小負載電阻10 kOhm (在電源電壓12V時，最高阻值. 對于更高的電源電
壓，可以使用更高的負載電阻)
模擬量精度@ 5V = ± 15 mV; @10 V = ±25 mV
建立時間80 ms
反極性保護是
短路保護是
MTTF 283.3 年在40 ℃下
電氣連接
連接方向軸向
接口M12,公型, 5針, A碼
尺寸圖
所有尺寸均為[英寸]毫米。此信息和圖紙的目的只是為了在一般的介紹。請參閱“下載”部分進行了詳細的技術圖紙。© 弗瑞柏 FRABA B.V. 版權所
有。對于技術性誤差或疏漏，我們不承擔責任。產品規格的變更恕不另行通知。
