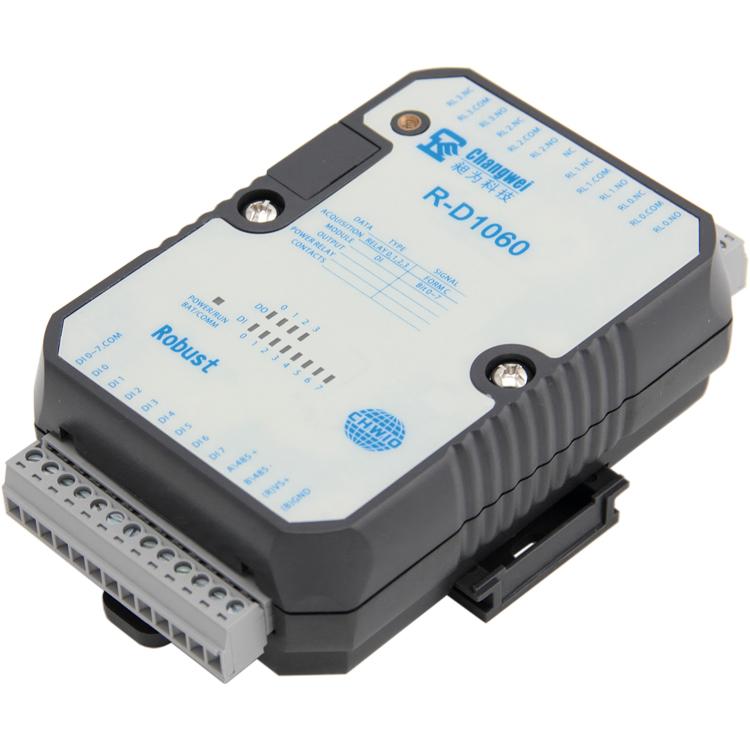

R-D1060，RS485型8路開關量輸入4路繼電器輸出模塊
▲ RS-485通訊介面，地址支持1~255
▲ 8路隔離型開關量輸入通道（支持通斷信號與高低電平信號）
▲ 4路開關量輸出通道（繼電器輸出）
▲ 支持標準Modbus RTU / ASCII通訊協議
▲ LED指示燈直觀顯示輸入輸出狀態
▲ 隔離電壓: 5000 V DC
▲工業級設計，支持操作溫度寬溫: -20 ~ +75 °C
▲ 雙看門狗計時器，工作更加穩定可靠
▲ 防雷擊浪涌保護、ESD靜電防護、EFT脈沖保護
▲ 免費提供PC端設置和監控組態軟件CHWIO Utility
技術參數
|
開關量輸入接口 （DI） |
通道數 |
8 |
|
輸入類型 |
開關量輸入（支持通斷信號與高低電平信號） |
|
|
通道隔離度 |
5000V DC |
|
|
邏輯狀態1(高電平) |
3.5V～30V DC |
|
|
邏輯狀態0(低電平） |
≤1V DC |
|
|
開關量輸出接口 （DO） |
通道數 |
4 |
|
輸出類型 |
繼電器輸出（Power Relay） |
|
|
通道隔離度 |
5000V DC |
|
|
觸點容量 |
250VAC/5A，30VDC/1A |
|
|
上電初始狀態 |
可設置 |
|
|
超時安全輸出 |
可設置 |
|
|
串口通信參數 |
接口類型 |
RS485 |
|
波特率 |
1200～230400bps；默認為9600bps |
|
|
數據位 |
8 |
|
|
校驗位 |
None（默認），Odd， Even |
|
|
停止位 |
1（默認），2 |
|
|
通訊協議 |
Modbus RTU（默認），Modbus ASCII |
|
|
地址范圍 |
1-255；默認為1 |
|
|
過流過壓保護 |
±60V DC，0.17A |
|
|
電源參數 |
電源規格 |
10～30V DC ，反接保護 |
|
功耗 |
2.26W（24V DC） |
|
|
過流過壓保護 |
±60V DC，1.1A |
|
|
抗干擾、抗靜電、 防雷保護 |
ESD |
16kV Air Discharge |
|
EFT |
Power Line: 4kV |
|
|
防雷保護級別 |
IEC 1000-4-5，Level 4：4.0 kV |
|
|
工作環境 |
工作溫度 |
-20℃～+75℃ |
|
儲存溫度 |
- 25℃～+85℃ |
|
|
相對濕度 |
10～90%RH，不凝露 |
|
|
其他 |
顯示屏/ 指示燈 |
LED指示燈 |
|
雙看門狗計時器 |
System m & Comm. |
|
|
尺寸 |
118 mm x 76.5 mm x 38.5 mm |
|
|
外殼材質 |
ABS工程塑料 |
|
|
安裝方式 |
標準DIN導軌安裝 |
|
|
保修 |
3年質保 |
