產品簡介

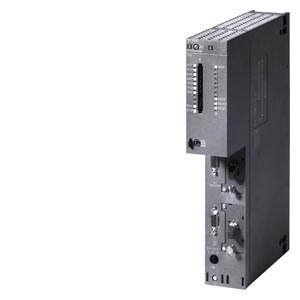

6ES74174HT140AB0深圳廠家CPU 417H

產品價格：￥1

上架日期：2014-11-27 10:53:30

產地：本地

發貨地：深圳

供應數量：不限

最少起訂：1個

瀏覽量：86

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

6ES74174HT140AB0深圳廠家CPU 417H

6ES7417-4HT14-0AB0

CPU 417H, 4 SS, 30MB, F. S7-400H/F/FH

產品描述

SIMATIC S7-400H，CPU 417H 中央處理單元，用于S7-400H 4接口：1 MPI/DP， 1 DP A. 2，用于同步模塊 30 MB內存（15 MB代碼/15 MB數據）

Artikelnummer

6ES7417-4HT14-0AB0

		SIMATIC S7-400H，CPU 417H 中央處理單元，用于S7-400H 4接口：1 MPI/DP， 1 DP A. 2，用于同步模塊 30 MB內存（15 MB代碼/15 MB數據）
產品類型標志
一般信息
硬件產品狀態		1
固件版本		V4.5
附帶程序包的
● 工程系統		從附帶硬件更新的 STEP7 V5.3 SP2 起
RUN 模式下的 CiR 配置
CiR 同步時間，基本負載		60 ms
CiR 同步時間，每個 E/A 從站的時間		10 µs
電源電壓
DC 24 V		不; 通過系統電壓進行電壓供給
輸入電流
來自 CPU，最大值		400 型毫不相干（300 型非常明顯）
來自背板總線 DC 5 V，典型值		1.5 A
來自背板總線 DC 5 V，最大值		1.8 A
來自背板總線 DC 24 V，最大值		150 mA; 每個 DP 接口
來自 DC 5 V 接口，最大值		90 mA; 在每個 DP 接口處
功率損失
功率損失，典型值		6.5 W
存儲器
存儲器類型		其他
工作存儲器
● 集成		30 Mbyte
● 集成（用于程序）		15 Mbyte
● 集成（用于數據）		15 Mbyte
● 可擴展		不
電荷存儲器
● 可擴展 FEPROM		是的
● 可擴展 FEPROM，最大值		64 Mbyte
● 集成 RAM，最大值		256 kbyte
● 可擴展 RAM		是的
● 可擴展 RAM，最大值		64 Mbyte
緩沖
● 存在		是的
● 帶電池		是的; 所有數據
● 不帶電池		不
蓄電池
緩沖器電池
● 緩沖器電流，典型值		970 µA; 40 °C 以下適用
● 緩沖器電流，最大值		1 980 µA
● 緩沖器時間，最大值		在模塊數據手冊中對邊界條件和影響系數進行說明
● CPU 上的外部緩沖器電壓供電		DC 5 至 15 V
CPU-處理時間
對于位運算，典型值		0.018 µs
對于字運算，典型值		0.018 µs
對于定點運算，典型值		0.018 µs
對于浮點運算，典型值		0.054 µs
CPU-組件
DB
● 數量，最大值		8 191; 數字范圍：1 至 8191
● 容量，最大值		64 kbyte
FB
● 數量，最大值		6 144; 數字范圍： 0 - 6143
● 容量，最大值		64 kbyte
FC
● 數量，最大值		6 144; 數字范圍： 0 - 6143
● 容量，最大值		64 kbyte
OB
● 容量，最大值		64 kbyte
● 時間報警 OB 數量		8
● 延遲報警 OB 數量		4
● 喚醒警告 OB 數量		9
● 過程報警 OB 數量		8
嵌套深度
● 每個優先等級		24
● 錯誤 OB 中的附加等級		2
計數器、定時器及其剩磁
S7 計數器
● 數量		2 048
剩磁
— 可調整		是的
— 下限		0
— 上限		2 047
— 已預設		Z 0 至 Z 7
計數范圍
— 下限		0
— 上限		999
IEC 計數器
● 存在		是的
● 類型		SFB
S7 時間
● 數量		2 048
剩磁
— 可調整		是的
— 下限		0
— 上限		2 047
— 已預設		無時間剩余
時間范圍
— 下限		10 ms
— 上限		9 990 s
IEC 計時器
● 存在		是的
● 類型		SFB
數據范圍及其剩磁
可保留數據范圍，全部		整個工作和裝載存儲器（附帶緩沖電池）
標記
● 數量，最大值		16 kbyte
● 存在剩磁		是的
● 預設剩磁		MB 0 至 MB 15
● 定時標記數量		8; 在 1 個標記字節中
數據組件
● 數量，最大值		8 191; 數字范圍：1 至 8191
● 容量，最大值		64 kbyte
本地數據
● 可調整，最大值		64 kbyte
● 已預設		32 kbyte
地址范圍
外設地址范圍
● 輸入端		16 kbyte
● 輸出端		16 kbyte
分布式
— MPI/DP 接口，輸入端		2 kbyte
— MPI/DP 接口，輸出端		2 kbyte
— DP 接口，輸入端		8 kbyte
— DP 接口，輸出端		8 kbyte
過程映像
● 輸入端，可調整		16 kbyte
● 輸出端，可調整		16 kbyte
● 輸入端，已預設		1 024 byte
● 輸出端，已預設		1 024 byte
● 一致性數據，最大值		244 byte
● 在過程映像中持續存取數據		是的
分量過程映像
● 分量過程映像數量，最大值		15
數字通道
● 輸入端		131 072
● 輸出端		131 072
● 輸入端，其中集中式		131 072
● 輸出端，其中集中式		131 072
模擬通道
● 輸入端		8 192
● 輸出端		8 192
● 輸入端，其中集中式		8 192
● 輸出端，其中集中式		8 192
硬件擴展
擴展設備，最大值		21
可連接的 OP		63 無信息處理，16 附帶信息處理
多值計算		不
接口模塊
● 插拔式 IM 數量（總計），最大值		6
● 插拔式 IM 460 數量，最大值		6
● 插拔式 IM 463 數量，最大值		4; 僅在單獨操作中
DP 主站數量
● 集成		2
● 關于 CP		10
● 允許 IM + CP 混合模式		不
可運行的 FM 和 CP 數量（建議）
● FM		參見 S7-400H 高可用性自動化系統操作手冊。通過插槽數量和連接數量進行限制
● CP，點對點		參見 S7-400H 高可用性自動化系統操作手冊。通過插槽數量和連接數量進行限制
● PROFIBUS 和 Ethernet CP		14; 其中最大 10 CP，作為 DP 主站
插槽
● 所需插槽		2
時間
時鐘
● 硬件時鐘（實時時鐘）		是的
● 可緩沖和同步		是的
● 分辨率		1 ms
● 每日偏差（緩存），最大值		1.7 s; 斷開電源
● 每日偏差（不緩存），最大值		8.6 s; 接通電源
運行時間計數器
● 數量		8
● 數字/數字條		0 至 7
● 值域		0 至 32767 小時
● 間隔尺寸		1 小時
● 剩余		是的
時間同步
● 提供支持		是的
● 在 MPI 上，主站		是的
● 在 MPI 上，從站		是的
● 在 DP 上，主站		是的
● 在 DP 上，從站		是的
● 在 AS 中，主站		是的
● 在 AS 中，從站		是的
通過以下方式同步系統中的時間差
● MPI，最大值		200 ms
數字輸出
集成通道 (DO)		0
模擬輸入
接口
并行接口數量		0
20 mA 接口數量 (TTY)		0
RS 232 接口數量		0
RS 422 接口數量		0
其他接口數量		0
1. 接口
接口類型		集成
物理組成		RS 485/PROFIBUS + MPI
電位隔離		是的
接口處的電源供應（15 至 30 V DC），最大值		150 mA
連接源數量		MPI： 44，DP： 32
功能性
● MPI		是的
● DP 主站		是的
● DP 從站		不
MPI
● 連接數量		44
● 傳輸速率，最大值		12 Mbit/s
服務
— PG/OP 通訊		是的
— 路由		是的
— 全球數據通訊		不
— S7 基礎通訊		不
— S7 通訊		是的
— S7 通訊，作為客戶機		是的
— S7 通訊，作為服務器		是的
DP 主站
● 連接數量，最大值		32
● 傳輸速率，最大值		12 Mbit/s
● DP 從站數量，最大值		32
服務
— PG/OP 通訊		是的
— 路由		是的
— 全球數據通訊		不
— S7 基礎通訊		不
— S7 通訊		是的
— S7 通訊，作為客戶機		是的
— S7 通訊，作為服務器		是的
— 等距離支持		不
— SYNC/FREEZE		不
— 激活/禁用 DP 從站		不
— 直接數據交換（橫向連接）		不
地址范圍
— 輸入端，最大值		2 kbyte
— 輸出端，最大值		2 kbyte
每個 DP 從站的有效數據
— 每個 DP 從站的有效數據，最大值		244 byte
— 輸入端，最大值		244 byte
— 輸出端，最大值		244 byte
— 插槽數，最大值		244
— 每個插槽，最大值		128 byte
2. 接口
接口類型		集成
物理組成		RS 485/PROFIBUS + MPI
電位隔離		是的
接口處的電源供應（15 至 30 V DC），最大值		150 mA
連接源數量		32
功能性
● DP 主站		是的
● DP 從站		不
DP 主站
● 連接數量，最大值		32
● 傳輸速率，最大值		12 Mbit/s
● DP 從站數量，最大值		125
服務
— PG/OP 通訊		是的
— 路由		是的
— 全球數據通訊		不
— S7 基礎通訊		不
— S7 通訊		是的
— 等距離支持		不
— SYNC/FREEZE		不
— 直接數據交換（橫向連接）		不
地址范圍
— 輸入端，最大值		8 kbyte
— 輸出端，最大值		8 kbyte
每個 DP 從站的有效數據
— 每個 DP 從站的有效數據，最大值		244 byte
— 輸入端，最大值		244 byte
— 輸出端，最大值		244 byte
— 插槽數，最大值		244
— 每個插槽，最大值		128 byte
3. 接口
接口類型		插入式同步模塊 (LWL)
插拔式接口模塊		同步模塊 IF 960 6ES7 960-1AA04-0XA0 或 6ES7 960-1AB04-0XA0
4. 接口
接口類型		插入式同步模塊 (LWL)
插拔式接口模塊		同步模塊 IF 960 6ES7 960-1AA04-0XA0 或 6ES7 960-1AB04-0XA0
通訊功能
PG/OP 通訊		是的
● 無消息處理的可連接 OP 數量		63
● 有消息處理的可連接 OP 數量		16
全球數據通訊
● 提供支持		不
S7 基礎通訊
● 提供支持		不
S7 通訊
● 提供支持		是的
● 作為服務器		是的
● 作為客戶端		是的
● 每個任務的有效數據，最大值		64 kbyte
● 每個任務的有效數據（一致性），最大值		462 byte; 1 個變量
S5 兼容通訊
● 提供支持		是的; （最大關于 10 CP 和 FC AG_SEND 和 FC AG_RECV）
● 每個任務的有效數據，最大值		8 kbyte
● 每個任務的有效數據（一致性），最大值		240 byte
● 每個 CPU 同時完成的 AG-SEND/AG-RECV 任務數量，最大值		64/64
標準通訊 (FMS)
● 提供支持		是的; 通過 CP 和可裝載 FB
連接數量
● 全部		64
● 可應用于 PG 通訊
— 為 PG 通訊預留		1
— 可調整用于 PG 通訊，最大值		0
● 可用于 OP 通訊
— 為 OP 通訊預留		1
— 可調整用于 OP 通訊，最大值		0
● 可應用于 S7 基本通訊
— 為 S7 Basis 通訊預留		0
— 可調整用于 S7 基本通訊，最大值		0
● 可應用于 S7 通訊
— 預留用于 S7 通訊		0
— 可調整的 S7 通訊，最大值		0
● 可用于路由		0
— 預留用于路由		0
— 可調整路由，最大值		0
S7 消息功能
消息功能的可注冊站點數量，最大值		16
與符號相關的消息		不
與組件相關的消息		是的
同時間活動的報警 S 組件，最大值		200
報警 8 組件		是的
● 報警 8 和 S7 通訊組件的實例數量，最大值		10 000
● 預設，最大值		1 200
傳導技術消息		是的
可同時注冊的檔案 (SFB 37 AR_SEND) 數量		64
調試功能測試
組件狀態		是的
各個步驟		是的
停止點數量		4
狀態/控制
● 變量狀態/控制		是的
● 變量		輸入/輸出端、標記、DB、外圍設備輸入/輸出端、計時器、計數器
● 變量數量，最大值		70
強制
● 強制		是的
● 強制，變量		輸入/輸出、標記、外圍輸入/輸出
● 變量數量，最大值		512
診斷緩沖器
● 存在		是的
● 條目數量，最大值		3 200
— 可調整		是的
— 已預設		120
組態
組態軟件
● STEP 7		是的
編程
● 操作備用裝置		參見操作列表
● 箝位層		8
● 在過程映像中持續存取數據		是的
● 系統功能 (SFC)		參見操作列表
● 系統功能組件 (SFB)		參見操作列表
編程語言
— KOP		是的
— FUP		是的
— AWL		是的
— SCL		是的
— CFC		是的
— GRAPH		是的
— HiGraph®		是的
同時間活動的 SFC 數量
— RD_REC		8
— WR_REC		8
— WR_PARM		8
— PARM_MOD		1
— WR_DPARM		2
— DPNRM_DG		8
— RDSYSST		8
— DP_TOPOL		1
同時間活動的 SFB 數量
— RD_REC		8
— WR_REC		8
技術保護
● 用戶程序保護/密碼保護		是的
尺寸
寬度		50 mm
高度		290 mm
深度		219 mm
重量
重量，約		995 g
