電流互感器的外形尺寸及詳細說明LZZBJ9-10C1
一、概述

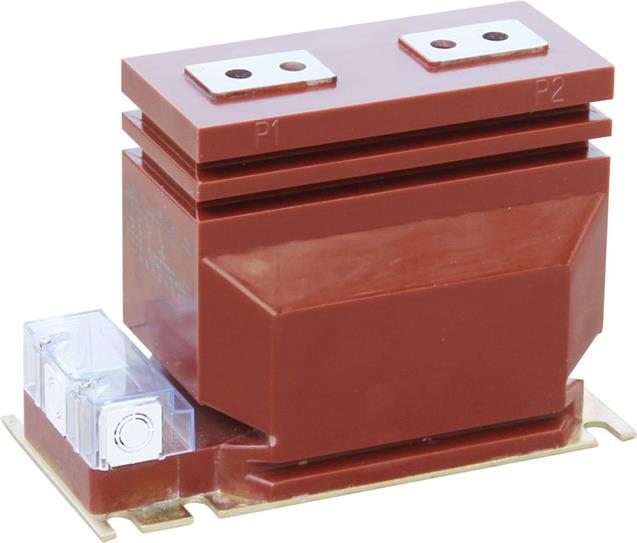

LZZBJ9-10C1電流互感器系列電流互感器為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。
二、LZZBJ9-10C1電流互感器結構簡介:
本系列電流互感器為環氧樹脂澆注絕緣全封閉結構，耐污染及潮濕。安裝時將一次出線螺釘壓緊，保證接觸可靠。
三、技術參數:
1、LZZBJ9-10C1電流互感器額定絕緣水平：12/42/75kV
2、額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表1-9
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。
6、若用戶有要求 ，測量級可為0.2S、0.5S級。
|
LZZBJ9-10C1電流互感器 電流變比 |
準確級組合 |
準確級及額定輸出 |
保護級 |
一秒熱穩定電流(KA) |
動穩定電流(KA) |
||
|
0.2s |
0.5s |
額定輸出(VA) |
準確級及限值系數 |
||||
|
5/5 |
0.2S/0.5 0.5/10P20 |
10 |
10 |
15 |
10P10 |
0.8 |
1.9 |
|
10/5 |
1.5 |
3.8 |
|||||
|
15/5 |
2.3 |
5.8 |
|||||
|
20/5 |
3 |
7.5 |
|||||
|
30/5 |
4.5 |
11.2 |
|||||
|
40/5 |
6 |
15 |
|||||
|
50/5 |
7.5 |
18.8 |
|||||
|
75/5 |
11.5 |
29 |
|||||
|
100/5 |
15 |
37.5 |
|||||
|
150～200/5 |
22.5 |
56.5 |
|||||
|
300～600/5 |
45 |
112.5 |
|||||
|
800～2500/5 |
63 |
157.5 |
|||||
|
3000/5 |
80 |
160 |
|||||
四、LZZBJ9-10C1電流互感器安裝尺寸、型號含義。
