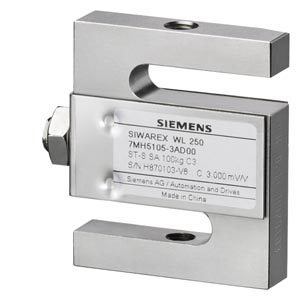

特價供應西門子S型稱重傳感器7MH5105-4HD00 2.5T
TRCW檢重秤采用一系列模塊化設計，可以滿足嚴苛的生產要求，食品衛生級設計、清洗方便、維護便捷、操作簡單、結構耐用；快速稱重信號采集，實現高精度控制；可定制稱重臺大小、可調的皮帶速度、可選的自動分選剔除機構，滿足食品、飲料、日化、制藥等行業基本檢重需求。TRCW檢重秤系列涵蓋可檢測重量范圍為：50g-50000g；顯示分度：0.1g-1g；精度：±0.2-5g；檢測速度最大可達：200ppm。
誠通達是西門子全國一級代理商，有西門子授權代理證，專業做西門子全系列產品，質量保證，產品均為原裝進口。價格非常有優勢，如有西門子系列相關產品，歡迎來電咨詢！
德國西門子全系列自動化及儀器儀表。西門子7MH稱重模塊，稱重傳感器，6AV觸摸屏，6EP工業電源，PLC200，300，PLC放大板，6DR閥門定位器，6GK工業以太網、網絡組件、卡，6EDLOGO模塊，壓力變送器，物位變送器，溫度儀表等
稱重傳感器
SIWAREX R-SB 系列
組合安裝單元
46
■簡介
用于 SB系列稱重傳感器的自定位組合安裝單元特別適用于容器計
量秤、臺秤和滾輪式臺秤。
■設計
組合安裝單元由一個自定位螺栓、一個限制振動、防止舉起的裝
置、一個頂板和一個底板組成。
自動定心、自定位螺栓能使頂板以及負荷載體沿水平方向發生位
移( 例如由于溫度變動)。自定位螺栓的結構能產生一個隨位移量
和外加負荷而變的復原力。
振動限制器能防止發生過大側向位移并可靠地保護稱重傳感器免
受損壞。它能夠吸收Fh =10 kN 的最大水平力。最大側向位移為
± 3mm。
防舉起保護裝置能防止舉起負荷載體。對于額定負荷高達2 噸的
稱重傳感器，防舉起保護裝置能吸收Fv =10kN 的最大垂直力，對
于額定負荷為5 噸的稱重傳感器則能夠吸收Fv =25kN的最大垂直
力。
集成過載保護裝置可以確保稱重傳感器不會被垂直力高達40kN(
對于額定負荷高達2 噸的稱重傳感器) 或60kN( 對于額定負荷為
5 噸的稱重傳感器) 的靜態過載損壞。
稱重傳感器不包括在組合安裝單元的交貨范圍內。
■尺寸圖
用于SB 系列SIWAREX R 稱重傳感器的組合安裝單元，外形尺寸
■選型與訂貨數據
1) 稱重傳感器不包括在交貨范圍內。
2) 建議使用一根接地電纜(7MH3701-1AA1) 以保護稱重傳感器。
A) 服從出口管理條例AL：N， ECCN：EAR99H 的規定。
額定負荷A B C D E F ? G H J K L
0.5 ... 2 t 210 120 105 170 75 20 12 100 15 20 72.6
5 t 250 150 140 205 90 25 14 120 20 20 94.9
訂貨號
組合安裝單元
用于SB 系列稱重傳感器1)2)
材料：不銹鋼
用于額定負荷在下列范圍內的稱重傳感器
? 0.5 t， 1 t， 2 t A) 7MH4135-4DC11
? 5 t A) 7MH4135-4KC11
稱重傳感器
SIWAREX R-SB 系列
組合安裝單元導向元件
47
■簡介
除組合安裝單元外，導向元件還可以用于SB 系列稱重傳感器。在
稱重過程中產生不需要的水平力時( 例如，由于使用容器計量秤
執行混料操作或物料沖擊) 需要使用導向元件
■設計
導向元件由兩個球形接頭、一個聯桿和兩個用于安裝在組合安裝
單元上的法蘭組成。
如果在配料運行過程中發生意外側向力并且已按照要求裝上組合
安裝單元，那么還可以將附加導向元件裝備在安裝部件上。( 參見
" 導向元件")。
導向元件將高達1.7kN 的水平力轉移到基礎上并因此最大限度地
降低了稱重傳感器和安裝元件上的作用力。
稱重傳感器和組合安裝單元不包括在導向元件的交貨范圍內。
■尺寸圖
用于 SB 系列稱重傳感器的組合安裝單元的SIWAREX R 導向元件，
外形尺寸
■選型與訂貨數據
1) 稱重傳感器和組合安裝單元不包括在交貨范圍內。
A) 服從出口管理條例AL：N， ECCN：EAR99H 的規定。
