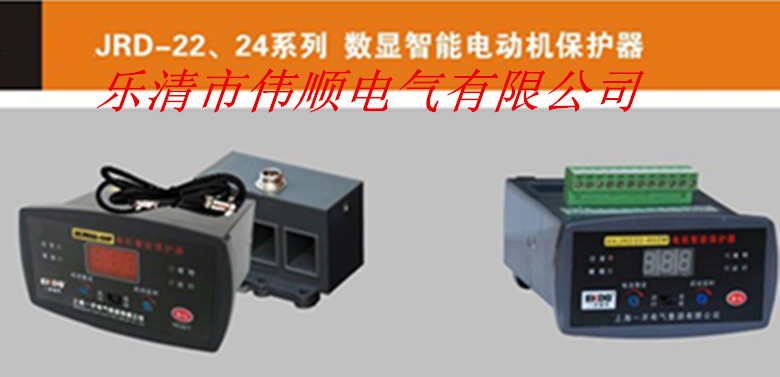

JRD22+5FT系列保護器可用于缺相、相序保護。它是采用鎖相環相位控制技術，不同于普通的阻容移相方式，所以穩定可靠，不受電壓、環境的影響。
JRD22+5FT適用范圍及使用條件
1、380VAC，660VAC三相異步電動機，饋線電路保護。
2、保護器供電電壓；220VAC，380VAC、50HZ。
3、外型結構：整體與分體兩種形式，分體安裝距離≤5米。
4、環境溫度：-30℃~+65℃，相對濕度≤90%。
5、使用環境：無足以腐蝕金屬和破壞絕緣性能氣體的環境。
6、安裝在無劇烈震動沖擊，強磁場干擾場所和雨雪侵襲的地方。
1、設定功能：額定電流、保護電流曲線、啟動時間、三相不平衡、堵轉倍數、漏電電流值、超欠電壓值、通訊地址、保護器上電電機自起動時間。
2、保護功能：過流、堵轉、三相不平衡、短路、漏電、斷相、超欠壓。
3、顯示功能：A、B、C三相電流、漏電電流、工作電壓、保護動作故障數據及故障記錄、設置參數。
4、通訊功能：4~20MA標準電流輸出信號，RS485串行通訊。
5、控制功能：通過RS485串行通訊與計算機可構成256臺保護器常規保護控制網絡。遠程數據設定及顯示報警，遠程電動機啟動，停止控制等。
1、測試范圍
1.1 A、B、C三相電流：0—999A。
1.2 漏電流：0—999MA。
2、測量精度：1.5 級（I≤Ie額定電流）。
3、保護觸點容量：常開AC250/6A，常閉AC250/6A。
4、啟動時間整定范圍：1~ 99S，在啟動時間內，對斷相、漏電、短路、不平衡進行保護（默認值為10S）。
5、堵轉保護：當三相電流均達到或超過整定值的堵轉電流時，動作時間≤0.5S（默認值為4Ie）。
6、短路保護：任意一相電流均達到或超過8Ie電流時，動作時間≤0.2S。
7、斷相保護：任意一相斷相時，動作時間≤2S。
8、不平衡保護：當三相電流中任意二相電流差比值≥不平衡系數，動作時間≤2S（默認值為60%）。
9、漏電保護；當電機漏電電流≥漏電流整定值，動作時間≤0.2S（默認值為50MA）。
10、過流保護：當電機的電流≥1.2Ie時，保護器按反時過流保護，動作時間見圖一（默認值為1）。
11、過壓保護：工作電壓≥過壓電壓整定值，動作時間≤5S。
12、欠壓保護：工作電壓≤欠壓電壓整定值，動作時間≤10S。
13、4~ 20MA電流輸出精度：0.3%F.S（20MA對應額定值）。
注：表中Iw為工作電流，Ie為額定電流。圖一
通過JDB-YE系列電機智能監控器對電動機進行可靠的起動、停止、工作狀態監測和控制,記錄工作參數值、故障類別、報警值，與上位機組成完整的測量監控網絡。
工作流程如下：
1、電動機的起動：
監控器接收到起動指令后，監控器按照設定的起動控制模式通過監控器內的繼電器控制電動機回路中的交流接觸器，實現電動機的保護起動、直接起動、雙向起動、Y/Δ（二繼電器）起動、Y/Δ（三繼電器）起動、自藕降壓起動、雙速起動等起動模式，起動期間對電動機進行起動保護和控制。
2、運行狀態監控：
監控器在電動機的運行中監測回路的電壓、電流值及各開關、交流接觸器的狀態；當出現故障時，控制器報警或控制電動機停車。
3、失電/失壓重起動（可選功能）：
當發生失壓、欠壓、晃電使電機停車時，在系統供電電壓恢復后，監控器將按照程序的設定對電動機進行重啟動。
JRD22+5FT保護功能：過流、堵轉、三相不平衡、短路、漏電、斷相、超欠壓。 3、顯示功能：A、B、C三相電流、漏電電流、工作電壓、保護動作故障數據及故障記錄、設置參數。
