超低溫測力傳感器系列

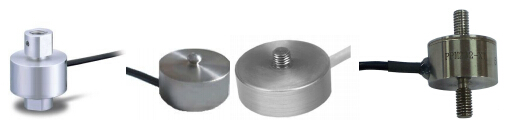

PPM232-XT-DW系列超低溫拉壓力傳感器??超低溫稱重傳感器
PPM232-XT-DW系列超低溫測力傳感器采用微小型精密設計，鋼制一體結構，防護性能高。采用特殊設計和工藝，傳感器可以長時間工作在-196℃～200℃的環境下，穩定可靠。主要針對一些空間有限的超低溫場合。可定做直徑Ф8～Ф15，高度3～10mm不同尺寸傳感器.可以測量拉力、壓力、拉壓力，可配套顯示變送器與測控系統聯接使用,輸出：4-20mA、0-5VDC、0-10VDC、RS485、RS232、0-20mV。主要使用于航空航天設備和低溫儀器設備使用。提供定制服務。
PPM232-XT-1-DW壓力量程與尺寸對照表（-196℃～200℃）
|
???????尺寸 量程 |
φA |
B |
C |
φD |
M1 |
|
|
0-10…200kg |
20 |
11 |
4 |
15 |
M3 |
M3深5 |
|
0-500…2000kg |
25.4 |
15 |
5 |
18 |
M5 |
M4深7 |
|
0-5000kg |
40 |
25 |
8 |
32 |
M12 |
M4深6 |
PPM232-XT-2-DW壓力量程與尺寸對照表（-196℃～200℃）
|
尺寸/mm 量程/kg |
φA |
φC |
φD |
H |
E |
|
|
0…10kg…200kg |
20 |
2.5 |
15.5 |
12 |
10 |
M3 |
|
0…500kg…1t |
26 |
5 |
18.5 |
15 |
11.5 |
M4 |
|
0…1?t?…2t |
35 |
8 |
24.5 |
20 |
12.5 |
M6 |
PPM232-XT-3-DW?兩頭外螺紋型超低溫測力傳感器（-196℃～200℃）
??
??
PPM232-XT-4-DW?兩頭內螺紋型超低溫測力傳感器（-196℃～200℃）
PPMTY04-B-DW空心系列超低溫測力傳感器（-196℃～200℃）
PPM225-LS1-1-DW系列拉壓力傳感器
PPM225-LS1-1-DW系列超低溫拉壓力傳感器長期工作在-196℃～200℃環境下，采用S型彈性元件結構，具有優良的自然線性，其精度高，抗偏載側向能力強，對稱性好，可拉壓兩用，采用激光焊接密封，改善了傳感器的防潮能力。可配外置變送器輸出：4-20mA、0-5VDC、0-10VDC、RS485、RS232、0-20mV。主要應用于航空、航天低溫科學試驗，超低溫儀器設備和生產線等的應用。
拉壓兩用
（PPM225-LS1-1-A型）量程與尺寸對照表
|
尺寸/mm 量程（Kg） |
A |
B |
C |
M |
|
|
公制mm |
英制inch |
||||
|
0～0.01…0.05…0.1 |
52 |
33 |
13 |
M5 |
|
|
0～1…5…50 |
64 |
51 |
12.7 |
M8 |
1/4-20 |
|
0～100…700 |
76 |
51 |
19.1 |
M12 |
1/2-12 |
|
0～1000…1500 |
76 |
51 |
25.4 |
M12 |
1/2-12 |
|
0～2000…5000 |
108 |
76.2 |
25.4 |
M20 |
3/4-16 |
|
0～7500…10000 |
178 |
127 |
51 |
M30 |
|
|
0～20000 |
188 |
140 |
60 |
M36x3 |
|
（PPM225-LS1-1-B型）量程與尺寸對照表
|
尺寸/mm 量程（Kg） |
A |
B |
C |
M |
|
|
公制mm |
英/美制inch |
||||
|
0～5…20 |
64 |
51 |
12.7 |
M8x1.25 |
1/2-20UNF-2B |
|
0～30…1000 |
76 |
51 |
19.1 |
M16x1.5 M16x2 |
3/4-16UNF-2B |
|
0～2000…3000 |
76 |
51 |
25.4 |
M18x1.5 |
3/4-16UNF-2B |
|
0～5000…15000 |
108 |
76.2 |
25.4 |
M18x1.5 |
1-14UNS-2B |
PPM227-LS3系列超低溫測力傳感器
???
?????
?PPM227系列超低溫測力傳感器采用超低溫工藝制作，長期在-196℃環境下穩定工作，激光焊接全密封結構，十字剪切梁結構，具有良好的自然線性、抗偏載能力強、精度高、外形高度低、安裝方便穩定，非常適合對精度要求高，對尺寸大小無要求的超低溫場合測力使用?？膳渫庵米兯推?/span>輸出：4-20mA、0-5VDC、0-10VDC、RS485、RS232、0-20mV。
尺寸圖如下：
型號：PPM227-LS3-1-DW型尺寸
型號：PPM227-LS3-2-DW型尺寸
(拉力,壓力兩用型,八孔法蘭式安裝,中間螺絲孔安裝受力或平面受力)
PPM-LS-DW系列超低溫動態測力傳感器
該系列超低溫拉/壓力傳感器可用于測量動態、短期靜態的振動和沖擊力，機械結構的拉伸和壓縮力。與激振器配合，能夠測量和控制激振力。與加速度、速度傳感器配合可測量機械阻抗。該系列傳感器是專門為壓裝，沖壓，扭矩等場合開發.PPMLS01-DW型是專門為沖床壓裝測試而設計，超小結構，高精度。在超低溫環境下穩定工作，工作溫度范圍：-196℃～200℃。?可特殊設計拉力、壓力、扭矩、三軸多向力的動態測量。
