BST-3LB內徑測試儀
外徑測定儀介紹
· MEI-1：絶対測定可能な外徑測定器
· H-2B：高精度に比較測定可能な外徑測定器
測定範囲／0～25mm
H-2LB：45mmまでの部品に対応
測定範囲／18～45mm
仕様
|
型式 |
MEI-1 |
H-2B |
H-2LB |
|||
|
インジケータ |
インジケータ |
インジケータ |
インジケータ |
インジケータ |
インジケータ |
|
|
測定 |
0～10mm |
0～25mm |
18～45mm |
|||
|
精度 |
2μm |
- |
- |
|||
|
測定力 |
0.98～2.94N |
（インジケータの測定力になります） |
||||
|
標準測定 |
F-150 |
|||||
※1 その他各種測定端子が利用できます。
オプション
橫型スタンド用測定端子（各端子は可動側/固定側2本で1セットです。）
|
形狀 |
製品番號 |
|
|
F-150 |
|
|
F-151 |
|
|
F-152 |
|
|
F-153 |
|
|
F-154 |
|
|
F-155 |
|
|
F-156 |
○平行度保証規格は內側80%以內での値［F-150～F-152 1.2μm以內、F-153～F-156 2.5μm以內］
○材質は、F-155、F-156が焼入れ鋼、これ以外は超硬。
◎特殊形狀の測定端子の設計／製作については御相談下さい。
內徑測試儀介紹：

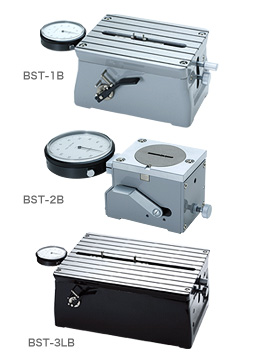

· BST-1B：広い測定範囲を持つ內徑測定器
測定深さ・測定力調整機能付
· BST-2B：精密小物部品の內徑測定に
· BST-3LB：Φ260mmまでの大型部品に対応
測定深さ・測定力調整機能付BST-1B / BST-2B / BST-3LB
仕様
|
型式 |
BST-1B |
BST-2B |
BST-3LB |
|||
|
インジケータ |
インジケータ |
インジケータ |
インジケータ |
インジケータ |
インジケータ |
|
|
測定範囲 |
Φ4～67mm |
Φ2～23mm |
Φ10～260mm |
|||
|
測定深さ |
15mm |
3mm |
15mm |
|||
|
測定力 |
0.98～2.94N |
1.47N |
0.98～4.90N |
|||
|
端子 |
3mm |
1mm |
5mm |
|||
|
標準測定 |
F-050 |
F-060 |
F-070, F-071. F-072, F-073 |
|||
◎本內徑測定器は比較測定器ですので、基準ゲージが必要となります。
この基準ゲージと対象ワークの寸法差が大きいと誤差が生じます。
※1 その他各種測定端子が利用できます。
BST-1B 寸法図
BST-2B 寸法図
BST-3LB 寸法図
