| 3WL1232-4FB36-4GN4-ZT40+R21+K07+C22 | 3WL2H3200 ETU45B/LCD D/3P MN_220+PF | WL尺寸2,3200A/3P,100KA, 抽出式水平端子; ETU45B/LCD.; 電操合閘 AC/DC220V.; 分勵 AC/DC220V.; 欠壓 AC/DC220V.; 4NO+4NC.; 門密封框; 安全擋板，3極，規格II; 告警觸點 - 斷路器脫扣電器信號; 合閘準備就緒信號開關,; |
| 3WL1232-4FG35-4GN4-Z | 3WL2H3200 ETU45B/G+LCD DB/3P MCH_220+XF_220+MX_220+MN_220+4NO+4NC | WL尺寸2,3200A/3P,100KA, 抽出式本體部分; ETU45B/LCD+G.; 電操合閘 AC/DC220V.; 分勵 AC/DC220V.; 欠壓 AC/DC220V.; 4NO+4NC.; |
| 3WL1240-2AA37-5FA4-ZT40+S01+R21+R15+C20 | 3WL2N4000 NA DV/3P 標配110V+SL+POF3+SF | WL尺寸2, 4000A/3P,66KA,抽出式垂直端子; No ETU.; 電操合閘 AC/DC110V.; 分勵 AC/DC110V.; 4NO+4NC.; 門密封框; 鎖定裝置，防止未經授權的合閘，前面板安裝，CES類型; 安全擋板，3極，規格II; 信號/控制單元，導向框架位置信號開關，第1級導向框架(3個微動開關); 彈簧儲能信號開關,; |
| 3WL1240-2AA47-4GA4-ZT40+R21 | 3WL2N4000 NA DV/4P | WL尺寸2, 4000A/4P,66KA,抽出式垂直端子; No ETU.; 電操合閘 AC/DC220V.; 分勵 AC/DC220V.; 4NO+4NC.; 門密封框; 安全擋板，4極，規格II; |
| 3WL1240-2CB31-4GN4-ZT40-K07 | 3WL2N4000 ETU25B FV/3P MN_220 | WL尺寸2, 4000A/3P,66KA,固定式垂直端子; ETU25B.; 電操合閘 AC/DC220V.; 分勵 AC/DC220V.; 欠壓 AC/DC220V.; 4NO+4NC.; 門密封框; 告警觸點 - 斷路器脫扣電器信號; |

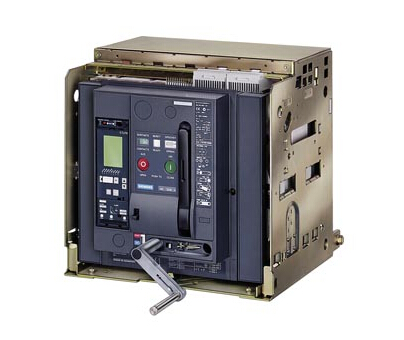

SENTRON 3WL 快速選型指南
3WL 1 N 12 ETU25B F / 3P + 附件
框架等級
1: 630A~1600A
2: 800A~4000A
3: 4000A~6300A
分?jǐn)嗳萘?span>
B: 55kA
N: 66kA
S: 80KA
H: 100KA
額定電流
02---250A
03---315A
04---400A
05---500A
06---630A
08---800A
10---1000A
12---1250A
16---1600A
20---2000A
25---2500A
32---3200A
40---4000A
50---5000A
63---6300A
電子脫扣器:
ETU15B LI
ETU25B LSI
ETU27B LSIG
ETU45B LSI
ETU45B/G LSIG
ETU45B/LCD LSI+ 顯示
ETU76B LSI+圖型顯示
ETU76B/G LSIG+圖型顯示
說明:
ETU45B/76B均可擴展測量功能
ETU55B/76B短延時可至4S
安裝方式
F: 固定式水平端子(標配)
FV: 固定式垂直端子
D: 抽出式水平端子(標配)
DV: 抽出式垂直端子
極數
3P: 三極
4P: 四極
標配附件:(可以不標)
MCH: 電動操作機構 220V AC/DC
MX: 分勵脫扣 220V AC/DC
XF: 合閘線圈 220V AC/DC
AUX:輔助觸點 4NO+4NC
CDP: 門密封框
VO: 安全擋板(抽出式)
AS: 脫扣報警觸點
可選附件:
MN: 欠壓線圈
PF: ”合閘就緒” 觸點
SF: “彈簧儲能” 觸點
COM:通信模塊
MEA: 測量模塊
C1600: 額定電流插件1600A
附件及其技術規格可使用中文標注
注: 1.額定電流02(250A),03(315A),04(400A),05(500A) 在選用ETU15B脫扣器時不能選用,其它脫扣器均可提供；
2.ETU45B/G表示ETU45B標準脫扣器加裝接地故障保護模塊(G)；LCD表示顯示模塊；
3.ETU55B僅用于遠程設定及調整參數時選用,不推薦常規場合選用.
SENTRON 3VL 快速選型指南
3VL 250 N 100 ETU10 F / 3P + 附件
框架電流等級
160X/160/250/
400/630/800/
1250/1600
分?jǐn)嗳萘?span>
N: 55KA *
H: 70KA
L: 100KA
額定電流
VL160X/VL160:
16A/20A/25A/32A
40A/50A/63A/80A
100A/125A/160A
VL250:
200A/250A
VL400:
315A/400A
VL630:
500A/630A
VL800:
800A
VL1250:
1000A/1250A
VL1600:
1600A
保護脫扣器:
熱磁式:線路或電動機保護
TM 線路保護 630A以下適用
MA 單磁電動機保護 500A以下適用
NA 隔離開關 1600A以下適用
電子式-線路保護
ETU10 LI
ETU12 LIG
ETU20 LSI
ETU22 LSIG
ETU40 LSI+顯示
ETU42 LSIG+顯示
電子式-電動機保護
ETU10M 電機, Tc:10
ETU30M 電機, Tc:10A,10,20,30
ETU40M 電機, Tc: 5,10A,10,20,30
帶電流顯示功能
安裝方式
F: 固定式(可不標)
P: 插入式正面端子(630A以下)
PB:插入式背后端子(630A以下)
D: 抽出式正面端子(400A以上)
DB:抽出式背后端子(400A以上)
極數
3P: 三極(可不標)
4P: 四極
可選附件:
MCH： 電動操作機構
MX： 分勵脫扣
MN： 欠壓線圈
RCD： 漏電保護模塊
HS： 輔助開關
AS： 報警開關
附件及其技術規格可使用中文標注
注: 1. 所有LSI/LSIG功能電子脫扣器短路短延時時間均可調,可確保上下級斷路器間的選擇性保護配合；
2.所有電動機保護脫扣器ETU10M/ETU30M/ETU40M適用于500A以下額定電流,其它詳細信息請參見技術樣本；
3.VL160-VL1600所有規格斷路器熱磁/電子式脫扣器均可現場更換；
4.普通分?jǐn)嗄芰υ?VL160X~3VL1600在2010/01開始全系列升級為55kA
5. ETU10C/ETU12C/ETU20C/ETU22C 分別對應ETU10/ETU12/ETU20/ETU22的帶通訊接口型,還需COM20/COM21模塊.
SENTRON 3WT 快速選型指南
3WT 1 S 12 ETU2WT F / 3P + 附件
殼體等級
1: 630A~1600A
2: 2000A~4000A
分?jǐn)嗳萘?span>
S: 66kA
額定電流
04---400A
06---630A
08---800A
10---1000A
12---1250A
16---1600A
20---2000A
25---2500A
32---3200A
40---4000A
脫扣器(400~4000A):
NA 隔離開關
ETU35WT LSI
ETU37WT LSIG
ETU45WT LSIN
ETU47WT LSING
* 四款電子脫扣器標配LCD顯示
安裝方式
F: 固定式
D: 抽出式(可不標)
極數
3P: 三極(可不標)
4P: 四極
標配附件:(可以不標)
MCH: 電動操作機構 220V AC/DC
MX: 分勵脫扣 220V AC/DC
XF: 合閘線圈 220V AC/DC
AUX: 輔助觸點 2NO+2NC
CDP: 門密封框
VO: 安全擋板(抽出式)
PF: 合閘準備就緒觸點
可選附件:
MN: 欠壓線圈
附件及其技術規格可使用中文標注
注: 1. 選用標配附件可不做任何標注, 特殊電壓等級需注明；詳細資料可參考技術樣本.
2. ETU35WT/ETU37WT為簡易型三段保護/四段保護脫扣器,標配LCD中文顯示.
ETU45WT/ETU47WT為全功能型三段保護/四段保護脫扣器,標配LCD中文顯示.
New 3VT1~5 快速選型指南
3VT 2 N 200 TMA F / 3P + 附件
殼體等級
1/2/3/4/5
分?jǐn)嗳萘?span>
N: 25/36kA*
H: 65KA*
額定電流
3VT1:
16A/20A/25A
32A/40A/50A/63A
