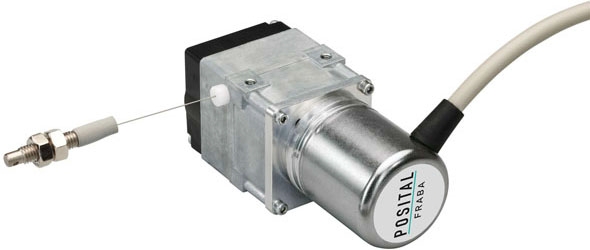

LINARIX 線性傳感器
LM0-AC005-0412-2C00-2RW
一般數據
電源15 – 30 VDC（電源符合EN 50178）
啟動時間< 250 ms
工作溫度-30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +70 °C
(+158 °F)
重量340 g (0.75 lb)
外殼防護等級 (編碼器) ≥ IP64 / IP65
EMC:發(fā)射干擾EN 61000-6-4
EMC:抗干擾EN 61000-6-2
機械數據
最大測量長度2.0 m
線轂周長100 mm
線繩材質塑料涂層的不銹鋼
線繩直徑0.45 mm
編碼器外殼材料鋼
拉線盒外殼的材料鋅合金壓鑄
線位移的最大速度1.0 m / s
線繩最大加速度4.4 g
最大拉出力2.0 N
最小回縮力1.2 N
動作壽命100萬次循環(huán)
線繩連接M制螺紋
Printed at 27-03-2015 03:03
- 2 -
傳感器數據
技術磁電 (≤ 0.36°)
精度±0.018 % FSO
重復性±0.008 % FSO
分辨率 單圈12 位
分辨率 多圈4 位
近似線性分辨率24.4 μm
輸出碼制模擬量電流信號 4 – 20 mA
接口數據
通訊接口電流型模擬量
手動功能測量位置的起點和終點可以通過電纜或連接器進行設置
電氣數據
功耗Desc
最大負載電阻500 Ω (當電源電壓15 V時,最高的電阻值。對于更高的電源
電壓，可以使用更高的負載電阻)
模擬量精度@ 4 mA = ±10μA; @ 20 mA = ±50 μA
建立時間80 ms
反極性保護是
短路保護是
MTTF 283.3 年在40 ℃下
電氣連接
連接方向徑向
電纜長度2 m [79"]
導線截面0.14 mm2 / AWG 26
材料 / 類型PVC
電纜直徑6 mm (0.24 in)
最小彎曲半徑30 mm (1,18 in) 固定, 60 mm (2,36 in) 彎曲
連接計劃
信號電纜顏色
Power Supply 紅
GND 黃色
Current Output 綠色
Set1 棕色
Set2 白
Not Connected 藍色
Not Connected 灰色
Printed at 27-03-2015 03:03
- 3 -
Not Connected 粉紅色
Shielding 屏蔽
Connector-View on Encoder
尺寸圖
聯系
所有尺寸均為[英寸]毫米。此信息和圖紙的目的只是為了在一般的介紹。請參閱“下載”部分進行了詳細的技術圖紙。© 弗瑞柏 FRABA B.V. 版權所
有。對于技術性誤差或疏漏，我們不承擔責任。產品規(guī)格的變更恕不另行通知。
