1、概述：
1.1：主要用途及適用范圍：
YRF-1301線圈（電磁鐵）分合閘控制器，主要用于控制線圈（電磁鐵）,作為斷路器的分閘合閘控制組件。廈門盈瑞豐電子科技有限公司生產的線圈電磁鐵控制器適用于DC/AC 110V /220V的二次控制回路中，用于輔助性實現控制斷路器即低中高壓開關的分閘、合閘。本產品是專為牽引電磁鐵而開發的電子節能型高新技術產品，主要適用于控制AC/DC 110V/220V的分合閘電磁鐵，作為斷路器的分合閘控制組件。具有操作頻率高、低電壓恒流、無噪聲污染、高效節能、動作靈敏、壽命長、高可靠性等特點。
在低電壓情況下，線路能保持恒流，可以保障一些外接設備的安全使用（如LED燈等）；當電壓達到電磁鐵動作電壓時，電磁鐵自動合閘，而當電壓小于動作電壓時，電磁鐵自動分閘；電磁鐵分合閘時能延時19~23ms動作；而且具有防止合閘功能，通過開關可以手動控制電磁鐵合閘。
1.2：正常工作環境：
①.使用環境中的海拔高度不能超過3000米；
②.周圍環境的溫度的范圍在-40℃~+40℃之間；
③.在安裝之前，必須保證環境的相對濕度：日平均值不大于95%，月平均值不大于90%；
④.在運作中受到的振動加速度不大于15米/秒2；
⑤.周圍介質無爆炸危險，無火災、無塵埃、無破壞絕緣及足以腐蝕金屬氣體的場所。
2、技術參數：
2.1 110V合閘控制器電路板
|
序號 |
項目 |
單位 |
參數范圍 |
|
1 |
額定工作電壓 |
V |
AC/DC 110V |
|
2 |
恒流電壓 |
V |
≤44 |
|
3 |
線圈動作電壓 |
V |
≥60 |
|
4 |
恒流值 |
mA |
10~40 |
|
5 |
動作電流 |
A |
3~3.3 |
|
6 |
延時時間 |
mS |
19~23 |
|
7 |
防跳功能 |
|
有 |
2.2 110V分閘控制器電路板
|
序號 |
項目 |
單位 |
參數范圍 |
|
1 |
額定工作電壓 |
V |
AC/DC 110V |
|
2 |
恒流電壓 |
V |
≤44 |
|
3 |
線圈動作電壓 |
V |
≥60 |
|
4 |
恒流值 |
mA |
10~40 |
|
5 |
動作電流 |
A |
3~3.3 |
|
6 |
延時時間 |
mS |
19~23 |
2.3 220V合閘控制電路板
|
序號 |
項目 |
單位 |
參數范圍 |
|
1 |
額定工作電壓 |
V |
AC/DC 220V |
|
2 |
恒流電壓 |
V |
≤88 |
|
3 |
線圈動作電壓 |
V |
≥120 |
|
4 |
恒流值 |
mA |
8~20 |
|
5 |
動作電流 |
A |
1.6~1.8 |
|
6 |
延時時間 |
mS |
19~23 |
|
7 |
防跳功能 |
|
有 |
2.4 220V分閘控制電路板
|
序號 |
項目 |
單位 |
參數范圍 |
|
1 |
額定工作電壓 |
V |
AC/DC 220V |
|
2 |
恒流電壓 |
V |
≤88 |
|
3 |
線圈動作電壓 |
V |
≥120 |
|
4 |
恒流值 |
mA |
8~20 |
|
5 |
動作電流 |
A |
1.6~1.8 |
|
6 |
延時時間 |
mS |
19~23 |

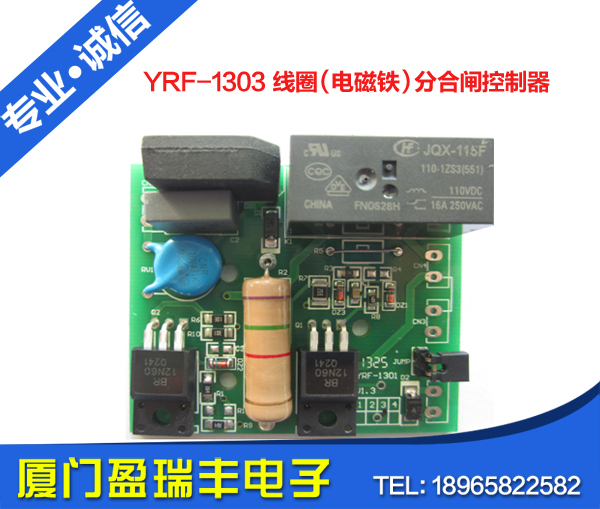

3、電子線路板組件圖片：
4、接線圖：
5、外形尺寸：
