1、概述：
主要的用途及適用范圍：YRF-443電動手車地刀控制模塊用于控制電動手車和電動接地開關的操作，能有效地防止電動手車和電動接地開關誤動作，具備堵轉和操作限時保護的功能。操作面板上的LED用于動作和故障指示之用。
2、技術參數：
|
序號 |
名稱 |
規定值 |
備注 |
|
1 |
電源電壓 |
AC/DC220V; AC/DC110V通用 |
|
|
2 |
電機負載 |
額定功率小于300W,DC110V,DC220V |
|
|
3 |
輸出接點 |
3A，AC250V或DC30V |
|
|
4 |
整機功耗 |
＜5W |
|
|
5 |
工頻耐壓 |
AC2.5KV 1min |
|
|
6 |
防護等級 |
IP20 |
|
|
7 |
工作環境溫度 |
-20℃至+50℃ |
|
|
8 |
安裝方式 |
DIN35卡軌安裝 |
|
3、控制器控制面板：

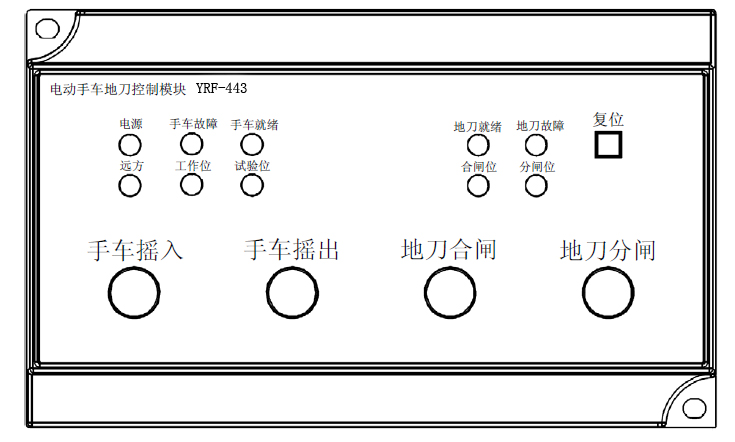

3.1：控制面板示意圖：
3.2：控制面板指示燈說明：
|
指 示 燈 |
指示燈 |
電源指示功能：正常通電后閃爍，紅色；無電源時熄滅； |
|
手車故障 |
控制器保護鎖定后常亮，紅色；復位時熄滅； |
|
|
手車就緒 |
手車就緒指示功能，就緒狀態時常亮，紅色；非允許狀態熄滅； |
|
|
遠方 |
遠方指令有效時亮，紅色；就地指令有效時熄滅； |
|
|
工作位 |
當手車處于工作位時常亮，紅色；離開工作網時熄滅； |
|
|
試驗位 |
當手車處于試驗位時常亮，紅色；離開試驗位熄滅； |
|
|
地刀就緒 |
地刀就緒指示功能，就緒狀態時常亮，紅色；非允許狀態熄滅； |
|
|
地刀故障 |
控制器保護鎖定后常量，紅色；復位時熄滅； |
|
|
合閘位 |
當接地開關位于合閘位置時點亮；合閘操作過程發生故障點亮，紅色； |
|
|
分閘位 |
當接地開關位于分閘位置時點亮；分閘操作過程發證故障點亮，紅色。 |
3.3、控制面板按鈕說明：
|
按 鈕 |
手車搖入 |
控制器允許操作，就地模式時，按下該按鈕后：系統處于待機狀態時將啟動電機向工作位運行；系統處于向工作位運行中則不響應本次命令。 注意：就地按鈕與搖出按鈕同時按下時，若系統處于到試驗位或工作位運行中則立即對電機制動并返回待機狀態； |
|
手車搖出 |
控制器允許操作，就地模式時，按下該按鈕后：系統處于待機狀態時將啟動電機向試驗位運行；系統處于向試驗位運行中則不響應本次命令。 注意：就地模式時，當此按鈕與搖入按鈕同時按下，若系統處于到試驗位或工作位運行中則立即對電機制動并返回待機狀態； |
|
|
地刀合閘 |
操作條件滿足，按下該按鈕后，地刀執行合閘操作 |
|
|
地刀分閘 |
操作條件滿足，按下該按鈕后，地刀執行分閘操作 |
|
|
復位 |
當控制器處于保護鎖定狀態時，面板紅色保護指示燈點亮，按下該按鈕后將讓系統返回待機狀態。 若系統處于到分閘位或合閘位運行中按下該按鈕，則立即對電機制動并返回待機狀態。 就地模式或遠方模式，該復位指令都有效。 |
4、控制器接線圖：
5、安裝方式和接線方式：
5.1：安裝方式：DIN35卡軌安裝
5.2：快速插接端子排方式
6、外形尺寸及重量：
外形尺寸165mm*100mm*59mm
