型號：FX2N-2LC
型溫度控制模塊
注意：本品為原裝貨，享受三菱正規售后服務。（非質量問題不退換）。
1)FX2N-2LC備有2通道的溫度輸入和2通道的晶體管輸出，1個模塊可對2個系統進行溫度調節
2)FX2N-2LC單個模塊就支持PID(帶自整定)2位置控制溫度傳感器用輸入設備
3)FX2N-2LC可通過電流檢測器(CT)檢測出斷線
|
FX2N-2LC輸入部分 |
FX2N-2LC內容 |
|
測定精度 |
[環境溫度為23 ±5時]輸入范圍的±0.3% ±1位 [環境溫度為0~ 55時]輸入范圍的±0.7% ±1位。但是B輸入的0~399 (0-799 以及WRe5-26輸入的0 ~ 32精度保證范圍外 |
|
冷接點溫度補償誤差 |
± 1.0 以內但是，輸入值為 -100~150時，±2.0 以內 -150-200 時，±3.0 以內 |
|
分辨率 |
0.1動、或者因使用的傳感器輸入范圍不同而異 |
|
采樣周期 |
500ms |
|
外部電阻的影響 |
約0.35 M V/Q |
|
輸入阻抗 |
1MQP 上 |
|
傳感器電流 |
約 0.3mA |
|
允許的輸入導線電阻 |
10CU以下 |
|
輸入斷線、短路時的動作 |
上限、下限 |
|
CT輸入 |
|
|
輸入點數 |
2點 |
|
電流檢測器 |
CTL-12-S36-8、或者CTL-6-P-H |
|
加熱器電流測定值 |
使用CTL-12時：0.0~100.0A,使用CTL-6時：0.0~30.0A |
|
測定精度 |
輸入值的±5%P及2A中較大的一方的數值電流檢測器的精度除外 |
|
采樣周期 |
1秒 |
|
|
|
|
FX2N-2LC輸入部分 |
內容 |
|
輸出點數 |
2點開集電極晶體管輸出 |
|
額定負載電壓 |
DC5 ~ 24V最大負載電壓：DC30V以下 |
|
最大負載電壓 |
100mA（oFF時的漏電流：0.1mA以下） |
|
ON時的最大壓降 |
最大2.5V(通常1.0V) |
|
控制的輸出周期 |
30秒（1 ~ 100秒范圍內可變） |

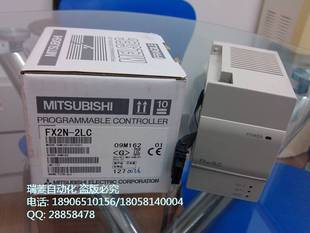

3.實物照片：
